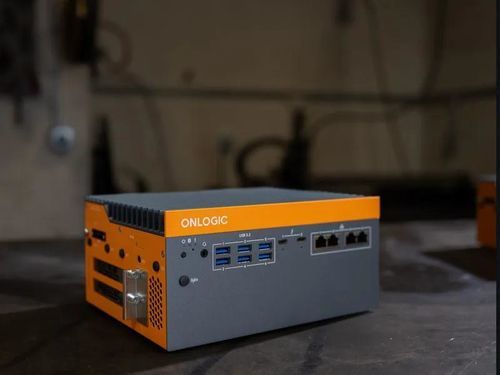

Edge-PC Karbon 524

GPUBoxExpansion

Übersicht
Der OnLogic Karbon 524 ist ein robuster, lüfterloser Industrie-PC für extreme Edge-Umgebungen. Er verwendet Intel Core Ultra Prozessoren, bietet einen mechanischen PCIe Gen5 x16 (x8 elektrisch) Steckplatz für diskrete GPUs oder Beschleuniger und unterstützt DC-Weitbereichsversorgung für Automotive- und mobile Einsätze.

Highlights

• Robustes Fanless-Design für den Betrieb unter rauen Bedingungen und breite Temperaturbereiche
• Intel Core Ultra für leistungsfähige Berechnungs-, Grafik- und Edge-AI-Workloads
• PCIe-Erweiterung zur Aufnahme diskreter GPUs oder Beschleunigerkarten
• Schnelle I/O: USB 3.2 Gen2, Thunderbolt 4, DisplayPort 2.1, mehrere 2.5 GbE LAN-Ports

Leistung und Speicher
Platform unterstützt bis zu 96 GB DDR5 (5600 MT/s, Dual-Channel) und mehrere M.2-Steckplätze für NVMe-Speicher (PCIe Gen4 x4). Der mechanische PCIe Gen5 x16 (x8 elektrisch) FHHL Steckplatz ermöglicht kompakte GPUs (SFF) oder andere Hochbandbreitenkarten; M.2 NVMe Gen4 x4 sorgt für schnellen Speicher.

Für extreme Umgebungen entwickelt
Passiv/hybrid lüfterloses Thermalkonzept, vibrations- und stoßfest (MIL-STD/IEC Testreferenzen), großer Betriebstemperaturbereich (-40 °C bis 70 °C) und flexible Montageoptionen (DIN, Wand, VESA, Rack). DC-Weitbereichseingang (automotive 12–48 V) mit programmierbarer Zünd-/Ignition-Erkennung.

Konnektivität und I/O

• Front-I/O: Power-Button, Factory-Reset-Schalter, 3,5 mm Audio, 6x USB 3.2 Gen2 Type-A, 2x Thunderbolt 4 (USB-C), 4x 2.5 GbE LAN
• Rear/configurable I/O: bis zu 2x DisplayPort 2.1 UHBR20, bis zu 4x COM (RS-232/422/485) oder optionale CAN/DIO
• Onboard-Interfaces: Terminal-Block-Stromanschluss, M.2 B-Key (SIM-Mapping), Antennenöffnungen, Grounding-Lug, Remote-Switch, Fan Hat Connector

Erweiterungen und Module

• Erweiterung: 1x PCIe Gen5 x16 mechanisch (x8 elektrisch) FHHL für GPU oder Erweiterungskarten
• M.2: M.2 2280 M-Key (PCIe Gen4 x4), M.2 2242/60 M-Key, M.2 B-Key (PCIe/USB Mappings)
• Optionale Module: CAN, DIO, 4G LTE, Wi‑Fi/Bluetooth, AI-Accelerators (Hailo etc.)

Sicherheit und Verwaltung
Onboard TPM 2.0 (Infineon SLB9672), Secure Boot, Unterstützung für Intel vPro/AMT je nach CPU zur Remote-Verwaltung und Optionen für Hardware-Beschleuniger für AI-Inferenz am Edge.

Betriebssystem und Software
Software-Unterstützung umfasst Enterprise-Linux-Distributionen wie Red Hat und Ubuntu; zusätzliche Treiber und Hersteller-Support je nach Konfiguration.

Technische Daten

• Marke: OnLogic
• Modell: Karbon 524
• Hardware-Familie: Rugged
• Kühlung: Fanless / hybrid-passive Kühlung
• Prozessor: Intel Core Ultra (Series 1 & 2 je nach SKU)
• Max. Arbeitsspeicher: bis zu 96 GB DDR5 (5600 MT/s, Dual-Channel)
• Speicher: NVMe M.2 Unterstützung (PCIe Gen4 x4)
• PCIe: 1x PCIe Gen5 x16 mechanisch (x8 elektrisch) FHHL
• Unterstützte Displays: bis zu 4
• USB: 6x USB 3.2 Gen2 Type-A (vorne) + 2x Thunderbolt 4 (USB-C)
• Netzwerk: 4x 2.5 GbE
• Stromversorgung: DC-Eingang Weitbereich (automotive 12–48 V), Anschlussleiste
• Betriebstemperatur: -40 °C bis 70 °C
• Abmessungen: 106 mm x 177 mm x 225 mm
• Gewicht: ~3.77 kg
• Material: Aluminium-Extrusion, Stahl
• Zertifizierungen: CE, FCC, UKCA, WEEE, CISPR/EN 55032-35, EN 60601-1-2 (4th ed.) und weitere Industrie-/Fahrzeugzertifizierungen
