Wasserstrahlschneidemaschine MAXIEM 3060X

Abrasiv-Wasserstrahlfür Metallfür Kunststoffe

Übersicht

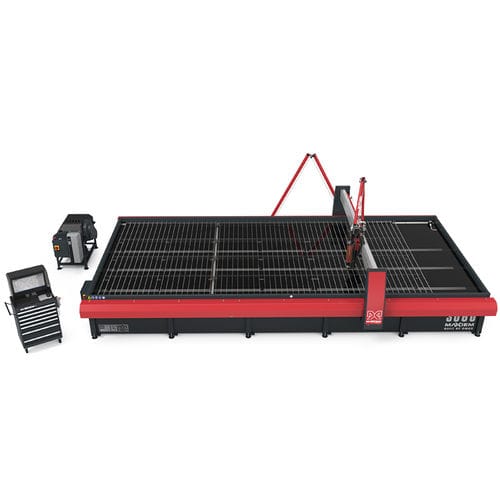

Der MAXIEM 3060X ist ein großformatiges abrasives Wasserstrahlschneidsystem, ausgelegt für komplexe Bauteile und hohe Stückzahlen. Er kombiniert einen großen X‑Y‑Schneidbereich mit Mehrachsen‑Fähigkeiten und motorisierter Z‑Achse.

Wesentliche Daten

• Schneidbereich (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Lineare Positionsgenauigkeit: ±0,003" (±0,076 mm)
• Reproduzierbarkeit: ±0,001" (±0,025 mm)
• Z‑Achsen‑Hub (motorisiert): 12" (304 mm)
• Tischgröße: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• System beinhaltet Pumpe und IntelliMAX Software

Standardmerkmale

• Gesteuert durch OMAX IntelliMAX Premium Software
• Leistungsstarker All‑in‑One‑Controller mit 23" Display
• IntelliTRAX Antrieb in den X‑Y‑Trägern, geschützt in lackierten Stahlabdeckungen
• Programmierbare motorisierte Z‑Achse mit präziser OMAX MAXJET 5i Düse
• Scherenartige starre Rohrführung
• IntelliVISOR Mobile für Maschinenüberwachung und Remote‑Pausen/Benachrichtigungen (iOS/Android)

Vorteile

• Keine wärmebeeinflussten Zonen oder mechanischen Spannungen
• Bearbeitet eine breite Palette von Materialien und Dicken: Metalle, Verbundstoffe, Glas und Kunststoffe
• Keine Werkzeugwechsel und minimale Spannvorrichtungen reduzieren Rüstzeiten

Service & Schulung

• 1 Jahr kostenfreie Schulung
• 1 Jahr kostenfreie Software‑Updates
• 1 Jahr / 2.000 Stunden eingeschränkte Garantie
• 1 Tag Vor‑Ort‑Schulung bei Installation

Abmessungen & Maschinendaten
Aufstellfläche (mit Pumpe & Controller): 28' 6" x 16' 6" (8,69 m x 5,03 m)
Höhe (Scheren‑Rohrführung): 8' 10" (2,69 m)
Betriebsgewicht: 70,105 lb (31,799 kg)
Gewicht (Tank leer): 26,000 lb (11,793 kg)
X‑Y Schneidweg: 20' 6" x 10' 2" (6,24 m x 3,09 m)
Z‑Achsenweg (motorisiert): 12" (304 mm)
Tischgröße: 22' 9" x 10' 8" (6,93 m x 3,25 m)

Pumpeninformationen
Kontinuierlicher Betrieb bei 50.000 psi für höhere Durchsatzraten; zuverlässiges Design mit langen Wartungsintervallen zur Senkung der Betriebskosten.

• Empfohlene Düsen und Durchflussraten richten sich nach Pumpenkonfiguration
• Verschiedene Pumpenkonfigurationen verfügbar (z. B. 20 HP / 30 HP / 40 HP)

Videos (verfügbar)

• MAXIEM Deep Dive
• MAXIEM Waterjet
• Meet the MAXIEM

Zubehör (Auswahl)

• Z‑Achsen‑Zubehör: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Terrain Follower, Vacuum Assist
• Tank‑Erweiterungen: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Wasseraufbereitung: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Mehrachsen: VersaJET für Fasen und 3D‑Schnitte bis 60°

Technische Daten

• Modell: MAXIEM 3060X
• Marke: OMAX
• Typ: Abrasives Wasserstrahl‑Jetmachining‑Center
• Schneidbereich (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Tischgröße (LxB): 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Z‑Achsenweg (motorisiert): 12" (304 mm)
• Lineare Positionsgenauigkeit: ±0,003" (±0,076 mm)
• Reproduzierbarkeit: ±0,001" (±0,025 mm)
• Max. Geschwindigkeit: 500 in/min (12,700 mm/min)
• Betriebsgewicht: 70,105 lb (31,799 kg)
• Gewicht Tank leer: 26,000 lb (11,793 kg)
• Max. Materiallast: 300 lbs/sq ft (1,465 kg/sq m)
• Materialstützleisten: 4" x 14Ga verzinkter Stahl (102 mm x 2 mm)
• Elektrisch: 3‑Phase, 380–480 VAC ±10%, 50–60 Hz
• Pumpendruck (typisch): 50.000 psi (konfigurierbar)
• Enthalten: Pumpe (konfigurierbar) und IntelliMAX Premium Software
