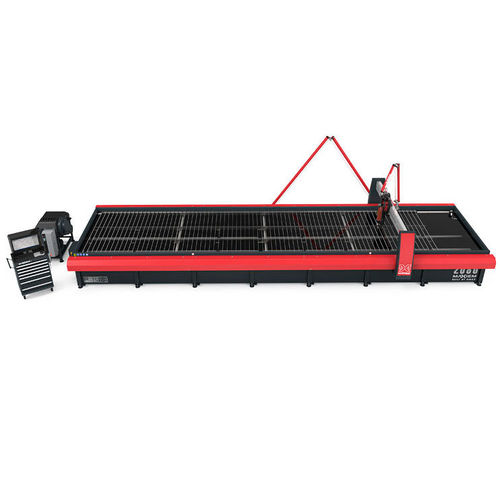

Abrasiv-Wasserstrahl-Schneidemaschine MAXIEM 2080

für Verbundwerkstoffefür Glasfür Metall

Übersicht
Hochkapazitives abrasives Wasserstrahlschneidsystem, ausgelegt für großformatige Fertigung und architektonische Bauteile. System umfasst Pumpe und IntelliMAX Software.

Wesentliche Details

• Schneidbereich: 27'10" x 7' (8,48 m x 2,00 m)
• Linearpositionsgenauigkeit: ±0,003" (±0,076 mm)
• Wiederholbarkeit: ±0,001" (±0,025 mm)

Standardausstattung

• IntelliMAX Premium Software (OMAX)
• All‑in‑one Steuerrechner mit 23" Display
• IntelliTRAX Traktionsantrieb innerhalb der X‑Y‑Träger, verkapselt
• Programmierbare motorisierte Z‑Achse mit OMAX MAXJET 5i Präzisionsdüse
• Scherenförmige starre Rohrführung serienmäßig
• IntelliVISOR Mobile zur Maschinenüberwachung, Meldungen und Fernstopp

Vorteile

• Keine wärmebeeinflussten Zonen oder mechanischen Spannungen beim Schneiden
• Bearbeitet viele Werkstoffe und Dicken: Metalle, Verbundwerkstoffe, Glas, Kunststoffe
• Kein Werkzeugwechsel und minimaler Spannaufwand reduzieren Rüstzeiten

Service & Schulung

• 1 Jahr Schulung inklusive
• 1 Jahr Software‑Updates
• 1 Jahr / 2000 Stunden eingeschränkte Garantie
• 1 Tag Schulung vor Ort bei Installation

Pumpeninformationen
Dauerbetrieb bei 50.000 psi zur Beschleunigung der Bauteilbearbeitung. Zuverlässiges Design, das je nach Modell über 500 Schneidstunden zwischen Wartungszyklen ermöglicht. Fortschrittliche Pumpentechnologie reduziert Betriebskosten und erhöht die Lebensdauer.

Abmessungen & Technische Daten (Kurzfassung)
Aufstellfläche (mit Pumpe & Steuerung): 35'1" x 12'11" (10,69 m x 3,94 m)
Höhe (mit Scherenrohr): 10'4" (3,15 m)
Betriebsgewicht: 50.123 lb (22.735 kg)
Gewicht (Tank leer): 12.800 lb (5.806 kg)
X‑Y Schneidbereich*: 27'2" x 6'7" (8,28 m x 2,00 m)
Z‑Achsen‑Verfahrweg (mit motorisiertem Z): 12" (304 mm)
Tischgröße: 27'10" x 7' (8,48 m x 2,13 m)

Modellspezifikationen (Auswahl)

• Materialträger‑Listensystem: 4" x 14Ga verzinkter Stahl (102 mm x 2 mm)
• Maximale Tischbelastung: 300 lb/ft² (1.465 kg/m²)
• Elektrische Anforderungen: 3‑phasig, 380–480 VAC ±10 %, 50–60 Hz
• Geräuschpegel: <80 dBA @1 m (Unterwasserschneiden)
• Geschwindigkeit (max): 500 in/min (12,70 m/min)
• Linearpositionsgenauigkeit*: ±0,003" (±0,076 mm)
• Wiederholgenauigkeit*: ±0,001" (±0,025 mm)

Hinweis
*Zubehör kann den Verfahrweg reduzieren. Genauigkeitsangaben beziehen sich auf 22°C.
