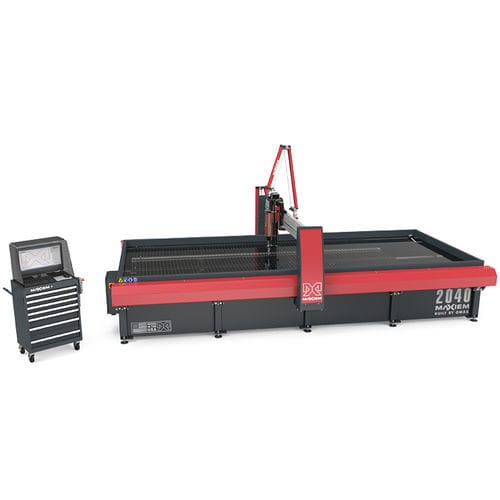

Wasserstrahlschneidemaschine MAXIEM 2040X

Abrasiv-Wasserstrahlfür Metallfür Kunststoffe

Übersicht
Der MAXIEM 2040X ist ein abrasives Wasserstrahlschneidsystem, ausgelegt für die Bearbeitung kompletter Platten und hohe industrielle Durchsatzraten, mit erweitertem Schneidbereich. Das System umfasst Pumpe und Software.

Wesentliche Merkmale

• Schneidfeld: 4,21 m x 2,00 m
• Lineare Positionsgenauigkeit: ±0,076 mm
• Wiederholgenauigkeit: ±0,025 mm
• System mit Pumpe und Steuerungssoftware

Standardausstattung

• OMAX IntelliMAX Premium Software mit erweiterten Nesting‑ und Bewegungssteuerungsfunktionen
• All‑in‑one Steuercomputer mit 23‑Zoll Display
• IntelliTRAX Antriebseinheit in den X‑Y Trägern, dicht abgeschirmt
• Programmierbare motorisierte Z‑Achse mit OMAX MAXJET 5i Präzisionsdüse
• Robuste Scheren‑Rohrführung
• IntelliVISOR Mobile zur Maschinenüberwachung und Fernbenachrichtigung (iOS/Android)

OMAX Vorteile

• Keine wärmebeeinflussten Zonen oder mechanischen Spannungen an Schnittteilen
• Bearbeitung von Metallen, Verbundwerkstoffen, Glas, Kunststoffen und anderen Materialien möglich
• Keine Werkzeugwechsel und minimale Spannvorrichtungen reduzieren Rüstzeiten

Service & Schulung

• 1 Jahr kostenlose Schulung
• 1 Jahr kostenlose Software‑Upgrades
• 1 Jahr / 2000 Stunden eingeschränkte Garantie
• 1 Tag Vor‑Ort‑Schulung bei Installation

Pumpeninfo (Zusammenfassung)
Dauerbetrieb bei 50.000 psi (≈3447 bar) für schnellere Teilebearbeitung. Zuverlässiges Pumpendesign erhöht die Lebensdauer und senkt die Betriebskosten.

Pumpenkonfigurationen / typische Pumpendaten (Zusammenfassung)
Motorleistungsbeispiele — MAXIEM 40 HP: 30 kW; MAXIEM 30 HP: 22 kW; MAXIEM 20 HP: 15 kW; DynaMAX 330: 22 kW. MAX‑Jet Leistung — Beispiele: 25 kW, 19 kW, 12,5 kW. Ausgangsdruck typischerweise 50.000 psi; einige Pumpen konfigurierbar für höhere Drücke. Typische Düsen‑ & Durchflussbeispiele: 0,41 mm / 4,13 lpm; 0,36 mm / 3,18 lpm; 0,28 mm / 1,97 lpm.

Abmessungen & Technische Daten (Maschine)

• Aufstellfläche (mit Pumpe & Steuerung): 6,63 m x 3,94 m
• Höhe (mit Scheren‑Rohrführung): 2,69 m
• Betriebsgewicht: 12.829 kg
• Gewicht (Tank leer): 3.856 kg
• X‑Y Schneidweg: 4,21 m x 2,00 m
• Z‑Achsenhub (motorisiert): 304 mm
• Tischgröße: 4,90 m x 2,13 m

Modellspezifikationen (zusätzlich)

• Materialunterstützungslatten: 102 mm x 2 mm verzinkter Stahl
• Max. unterstützte Materiallast: 1.465 kg/m²
• Elektrische Anforderungen: 3‑Phasen, 380–480 VAC ±10%, 50–60 Hz
• Geräuschpegel: < 80 dBA bei 1 m (untergetauchtes Schneiden)
• Max. Geschwindigkeit: 12,70 m/min

Ausgewählte Zubehörteile

• Z‑Achsen Optionen: Kollisionssensitiver Terrain‑Follower, Laser Feature Finder, OMAX Bohrkopf, Terrain‑Follower für A‑Jet, Vakuum‑Assist beim Anstechen spröder/laminierter Materialien
• Behälter & Abrasiv‑Handling: Schüttgut‑Abrasivförderung, variable Feststoffabscheidung, Wasserstandskontrolle, Verstopfungssensor
• Wasseraufbereitung: Kühlsystem, Laminare Filter, Umkehrosmose, Wasserrecycling
• Mehrachsen‑Schneiden: VersaJet für 0–60° Fasen und komplexe 3D‑Formen

Hinweise
Zubehör kann den verfügbaren Hub reduzieren. Genauigkeitsangaben gelten bei 22° C.
