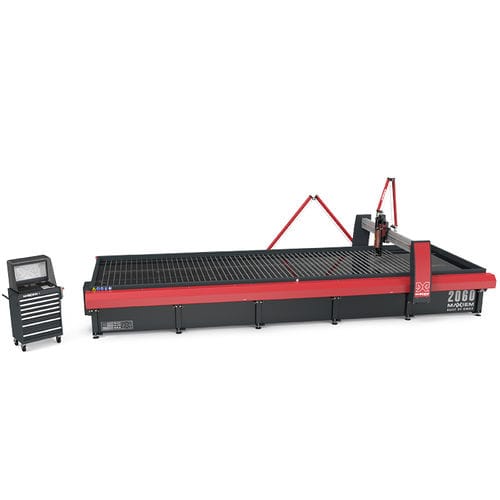

Wasserstrahlschneidemaschine MAXIEM 2060X

Abrasiv-Wasserstrahlfür Glasfür Verbundstoffe

Übersicht
Der MAXIEM 2060X ist ein abrasives Wasserstrahlschneidsystem für übergroße Werkstücke und lange Produktionsläufe. Schneidfeld: 20' 6" x 6' 7" (6,24 m x 2,00 m). Lineare Positionsgenauigkeit: ±0.003" (±0,076 mm).

Kernangaben

• Schneidfeld: 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Lineare Positionsgenauigkeit: ±0.003" (±0,076 mm)
• Wiederholgenauigkeit: ±0.001" (±0,025 mm)

Standardausstattung

• OMAX IntelliMAX Premium Software
• All-in-one Steuerungsrechner mit 23" Display
• IntelliTRAX-Antrieb innerhalb der X-Y-Träger, geschlossen
• Programmierbare motorisierte Z-Achse mit OMAX MAXJET 5i Düse
• Scherenartiger starrer Rohrsatz
• IntelliVISOR Mobile zur Maschinenüberwachung (iOS und Android)

OMAX Vorteile

• Keine wärmebeeinflussten Zonen oder mechanischen Spannungen
• Bearbeitung von Metallen, Verbundwerkstoffen, Glas und Kunststoffen über breite Dickenbereiche
• Keine Werkzeugwechsel und minimale Spannvorrichtungen reduzieren Rüstzeit

Service & Schulung

• 1 Jahr kostenlose Schulung
• 1 Jahr kostenlose Software-Updates
• 1 Jahr / 2000 Stunden beschränkte Garantie
• 1 Tag Schulung vor Ort bei der Installation

Abmessungen / Spezifikationen (Auszug)
Stellfläche (mit Pumpe & Steuerung): 28' 9" x 12' 11" (8,76 m x 3,94 m). Höhe (mit Scherenrohrsatz): 8' 10" (2,69 m). Betriebsgewicht: 39.553 lb (17.941 kg). Tank leer: 10.500 lb (4.763 kg). X-Y-Schnittweg: 20' 6" x 6' 7" (6,24 m x 2,00 m). Z-Achsen-Hub (motorisiert): 12" (304 mm). Tischgröße: 22' 9" x 7' (6,93 m x 2,13 m). Typische Geschwindigkeit: bis zu 500 in/min (12,70 m/min).

Modellspezifikationen (Auswahl)

• Materialauflagen: 4" x 14Ga verzinkter Stahl (102 mm x 2 mm)
• Maximale unterstützte Last: 300 lbs/sq ft (1.465 kg/sq meter)
• Elektrik: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Schalldruckpegel (getauchte Schneide): unter 80 dBA bei 1 m

Pumpeninfo (Zusammenfassung)
Dauerbetrieb bei 50.000 psi für höhere Teileleistung. Zuverlässiges Pumpendesign mit >500 Schneidstunden zwischen Wartungszyklen. Fortschrittliche Pumpentechnologie reduziert Betriebskosten und verlängert Lebensdauer.

Pumpenkonfigurationen (Auszug)

• MAXIEM 40 HP (30 kW) — MAX Jet Power 34 HP (25 kW), 50.000 psi, Düse 0.015" / Durchfluss 1.09 gpm (0.41 mm / 4.13 lpm)
• MAXIEM 30 HP (22 kW) — MAX Jet Power 25.5 HP (19 kW), 50.000 psi, Düse 0.014" / Durchfluss 0.84 gpm (0.36 mm / 3.18 lpm)
• MAXIEM 20 HP (15 kW) — MAX Jet Power 17 HP (12.5 kW), 50.000 psi, Düse 0.011" / Durchfluss 0.52 gpm (0.28 mm / 1.97 lpm)

Zubehör & Optionen (Auswahl)

• Z-Achsen Zubehör: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Tank-Erweiterungen: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Wasseraufbereitung: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling System
• Mehrachsen-Schneiden: VersaJET (0–60°)

Technische Daten

• Modell: MAXIEM 2060X
• Schneidfeld (X-Y): 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Tischgröße: 22' 9" x 7' (6,93 m x 2,13 m)
• Stellfläche (mit Pumpe & Steuerung): 28' 9" x 12' 11" (8,76 m x 3,94 m)
• Höhe (Scherenrohrsatz): 8' 10" (2,69 m)
• Betriebsgewicht: 39.553 lb (17.941 kg)
• Z-Achsen-Hub (motorisiert): 12" (304 mm)
• Lineare Positionsgenauigkeit: ±0.003" (±0,076 mm)
• Wiederholgenauigkeit: ±0.001" (±0,025 mm)
• Max. unterstützte Last: 300 lbs/sq ft (1.465 kg/sq meter)
• Typische Pumpendruck: 50.000 psi
