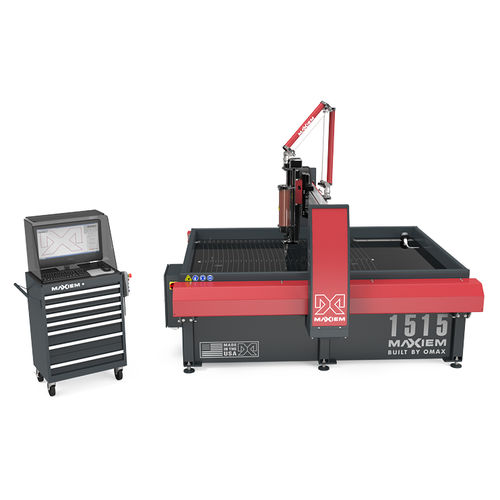

Abrasiv-Wasserstrahl-Schneidemaschine MAXIEM 1515X

für Metallfür Kunststoffefür Glas

Übersicht
Der MAXIEM 1515X ist ein Abrasiv-Wasserstrahlsystem, das volle Waterjet-Leistung in einem kompakten Fußabdruck bietet. Geeignet für beengte Produktionsbereiche und schnelles Prototyping. System beinhaltet Pumpe und IntelliMAX Premium Software.

Hauptmerkmale

• Schneidbereich: 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Lineare Positionsgenauigkeit: ±0.003" (±0.076 mm)
• Wiederholgenauigkeit: ±0.001" (±0.025 mm)

Standardausstattung

• OMAX IntelliMAX Premium Software
• All-in-one Steuerrechner mit 23" Bildschirm
• IntelliTRAX Traktionsantrieb, geschützt durch beschichtete Stahlabdeckungen
• Programmierbare motorisierte Z-Achse mit OMAX MAXJET 5i Düse
• IntelliVISOR Mobile für Maschinenüberwachung, Benachrichtigungen und Fernpause (iOS, Android)

OMAX Vorteile

• Keine wärmebeeinflussten Zonen oder mechanischen Spannungen beim Schneiden
• Bearbeitung einer breiten Palette von Materialien und Dicken (Metalle, Verbundstoffe, Glas, Kunststoffe)
• Keine Werkzeugwechsel und minimale Vorrichtungsvorbereitung reduzieren Rüstzeiten

Service & Schulung

• 1 Jahr kostenlose Schulung
• 1 Jahr kostenlose Software-Updates
• 1 Jahr / 2000 Stunden eingeschränkte Garantie
• 1 Tag Vor-Ort-Schulung bei Installation

Abmessungen & Daten
Fußabdruck (mit Pumpe & Steuerung): 13' 3" x 12' 5" (4.04 m x 3.78 m)
Höhe (mit Rohrleitung): 10' 6" (3.20 m)
Betriebsgewicht: 14,114 lb (6402 kg)
Tischgröße: 7' 4" x 5' 8" (2.24 m x 1.73 m)
X-Y Schneidweg: 5' 2" x 5' 2" (1.57 m x 1.57 m)
Z-Achsenweg (motorisiert): 12" (304 mm)

Pumpeninformationen

• Dauerbetrieb bei 50.000 psi für schnellere Teilebearbeitung
• Zuverlässiges Design: über 500 Schneidstunden zwischen Wartungen (abhängig von Konfiguration)
• Fortschrittliche Pumpentechnologie reduziert Betriebskosten und verlängert Lebensdauer

Zubehör (Beispiele)

• Collision Sensing Terrain Follower
• Laser Feature Finder
• OMAX Drill Head zum Durchstichen von Verbundwerkstoffen/Laminaten
• Vacuum Assist für spröde Materialien und Verbundstoffe
• Schüttgut-Abrasivversorgungssysteme und Feststoffentfernung mit variabler Geschwindigkeit
• Chiller, Laminarfilter, Umkehrosmose und Wasserrecycling-Optionen
• VersaJET Mehrachsen-Schneidkopf (0–60°)

Hinweise
System umfasst Pumpe und IntelliMAX Premium Software. Zubehör kann den Schneidweg reduzieren. Genauigkeitsangaben bei 72°F (22°C).

Technische Daten

• Modell: MAXIEM 1515X
• Hersteller: OMAX
• Schneidbereich (X-Y): 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Z-Achsenweg (motorisiert): 12" (304 mm)
• Tischgröße: 7' 4" x 5' 8" (2.24 m x 1.73 m)
• Fußabdruck (mit Pumpe & Steuerung): 13' 3" x 12' 5" (4.04 m x 3.78 m)
• Betriebsgewicht: 14,114 lb (6402 kg)
• Maximal tragbare Materiallast: 300 lbs/sq ft (1,465 kg/sq m)
• Elektrik: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Typischer Pumpenausgangsdruck: 50,000 psi (Konfigurationen verfügbar)
• Geschwindigkeit: bis zu 500 in/min (12.7 m/min)
• Lineare Positionsgenauigkeit: ±0.003" (±0.076 mm)
• Wiederholgenauigkeit: ±0.001" (±0.025 mm)
