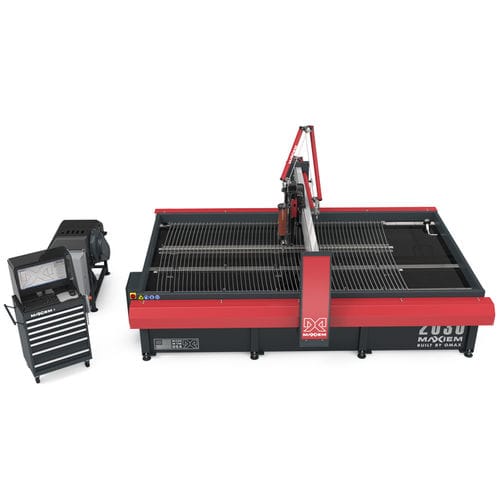

Abrasiv-Wasserstrahl-Schneidemaschine MAXIEM 2030X

für Metallfür Verbundstoffefür Glas

Übersicht Kapazität erhöhen ohne Geschwindigkeitseinbußen. Der MAXIEM 2030X ist für wachsende Werkstätten ausgelegt und bearbeitet größere Formate bei konstanter Schnittgenauigkeit.

Wesentliche Merkmale

• Schneidfeld: 10' 0" x 6' 7" (3,04 m x 2,00 m)
• Lineare Positionsgenauigkeit: ±0,003" (±0,076 mm)
• Wiederholgenauigkeit: ±0,001" (±0,025 mm)
• Inklusive Pumpe und IntelliMAX Premium Software

Standardausstattung

• IntelliMAX Premium Steuerungssoftware
• All-in-one Steuerungsrechner mit 23" Display
• IntelliTRAX Zugantrieb innerhalb der X-Y-Träger, verkleidet
• Programmierbare Motorisierte Z-Achse mit OMAX MAXJET 5i Düse
• IntelliVISOR Mobile zur Überwachung, Benachrichtigung und Fern-Pause (iOS/Android)

OMAX Vorteile

• Keine wärmebeeinflussten Zonen oder mechanischen Spannungen
• Bearbeitung einer breiten Palette von Materialien und Dicken: Metalle, Verbundstoffe, Glas, Kunststoffe
• Keine Werkzeugwechsel und minimale Vorrichtungen reduzieren Rüstzeiten

Abmessungen & Spezifikationen (Auszug) Stellfläche (mit Pumpe & Steuerung): 18' x 13' 2" (5,49 m x 4,01 m)
Höhe (mit Scherenleitungen): 8' 10" (2,69 m)
Betriebsgewicht: 23.432 lb (10.629 kg)
Leergewicht (Tank): 7.500 lb (3.402 kg)
X-Y Schneidweg*: 10' 0" x 6' 7" (3,04 m x 2,00 m)
Z-Achsenweg (mit Motorisierter Z-Achse)*: 12" (304 mm)
Tischgröße: 12' 2" x 7' (3,71 m x 2,13 m)

Modellspezifikationen (Auszug)

• Material-Unterstützungs-Latten: 4" x 14Ga verzinkter Stahl (102 mm x 2 mm)
• Maximale unterstützte Materiallast: 300 lbs/sq ft (1.465 kg/m²)
• Elektrische Anforderungen: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Geräuschpegel: < 80 dBA in 1 m (unter Wasser schneiden)
• Geschwindigkeit: 500 in/min (12.700 mm/min)

Pumpeninformationen (Zusammenfassung) Kontinuierlicher Betrieb bei typ. 50.000 psi zur Beschleunigung der Teilefertigung. Zuverlässiges Design: über 500 Schneidstunden zwischen Wartungszyklen. Motorbeispiele: 40 HP (30 kW), 30 HP (22 kW), 20 HP (15 kW). Düsen & Durchflussbeispiele: 0.015" / 1.09 gpm (0.41 mm / 4.13 lpm); 0.014" / 0.84 gpm (0.36 mm / 3.18 lpm); 0.011" / 0.52 gpm (0.28 mm / 1.97 lpm).

Zubehör & Optionen (Auswahl)

• Z-Achsen Zubehör: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Tank-Optionen: Bulk Abrasive Delivery, Variable Speed Solid Removal, Scissor-Style Plumbing, Water Level Control, Clog Sensor
• Wasseraufbereitung: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling
• Multi-Achsen Option: VersaJET für 0–60° Fasen und komplexe 3D-Formen

Hinweise

• *Zubehör kann den Verfahrweg reduzieren. Genauigkeitsangaben gelten bei 72° F (22° C).
• Das System wird mit Pumpe und Software geliefert; zusätzliche Pumpenkonfigurationen und Zubehör erhältlich.

Technische Merkmale

• Modell: MAXIEM 2030X
• Technologie: Abrasive Wasserstrahlschneide (Waterjet)
• Schneidbett (X x Y): 3,04 m x 2,00 m (10' 0" x 6' 7")
• Z-Achsen-Weg: 304 mm (12")
• Positionsgenauigkeit: ±0,003" (±0,076 mm)
• Wiederholgenauigkeit: ±0,001" (±0,025 mm)
• Enthalten: Pumpe und IntelliMAX Premium Software
