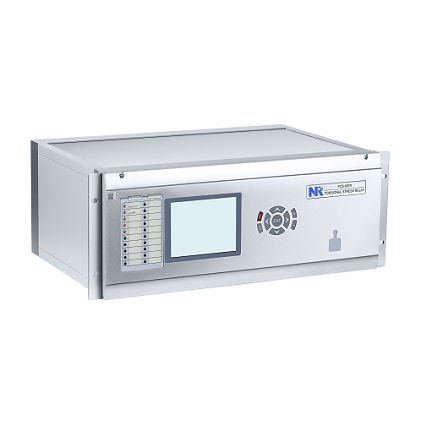

Stromschutzrelais PCS-987R

DrehzahlSpannungWellendrehung

Übersicht
Untersynchronoszillationen (SSO) können auftreten, wenn Turbinen-Generatoren unter bestimmten elektrischen Bedingungen an das Stromnetz angeschlossen sind (z. B.: Serien-Kondensatoren in Übertragungsleitungen, HGÜ-Konverter, großflächige Windparks). Durch SSO kann das Turbinen-Generatorwellen-System torsionsbedingte Schwingungen erfahren, die zu kumulativer Ermüdung, Wellenrissen, Bolzenbruch oder Kupplungsschäden führen. Das PCS-987R ist ein digitales Schutzrelais (Torsionsspannungsrelais, TSR), das für die Überwachung und den Schutz von Turbinen-Generatorwellen gegen torsionsbedingte Schwingungen in großen thermischen Anlagen, Kernkraftwerken und anderen Erzeugungseinheiten entwickelt wurde.

Verschiedene Funktionen

• Stromwandlerüberwachungsfunktion (CTS)
• Spannungstransformatorüberwachungsfunktion (VTS)
• Drehzahlsignalüberwachung (unterstützt vier Drehzahlsensoren, typischerweise am Turbinenende und Erregerende installiert)
• Optische Kommunikationüberwachung

Schutzfunktionen

• Schutz bei modaler Divergenz torsionsbedingter Schwingungen
• Kumulative Ermüdungsschutz der Wellenquerschnitte mit Alarm oder Abschaltung
• Gesamtwarnfunktion für Wellenabschnitts-Ermüdung

Technische Daten

• Modell: PCS-987R
• Funktion: Überwachung und Schutz von torsionsbedingten Schwingungen in Turbinen-Generatorwellen
• Anwendungen: Große thermische Einheiten, Kernkraftwerke und andere kraftwerksspezifische Einheiten, die SSO ausgesetzt sind
• Sensoren: Unterstützt vier Drehzahlsensoren (typischerweise am Turbinenende und Erregerende installiert)
• Überwachung: Stromwandlerüberwachung (CTS), Spannungstransformatorüberwachung (VTS), Drehzahlsignalüberwachung, optische Kommunikationsüberwachung
• Schutzeigenschaften: Schutz bei modaler Divergenz torsionsbedingter Schwingungen; kumulativer Ermüdungsschutz der Wellenquerschnitte für Alarm oder Abschaltung; Gesamtwarnung bei Wellenabschnitts-Ermüdung
