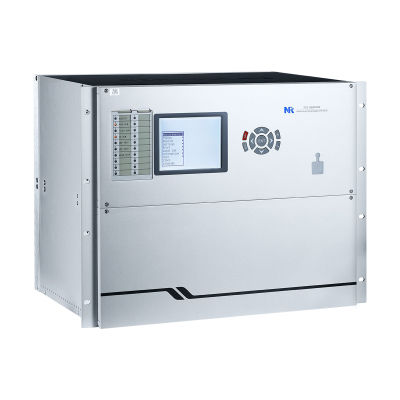

Spannungsschutzrelais PCS-985GI

ErregerfeldverlustÜberspannungÜbererregung

Produktübersicht
Das PCS-985GI ist ein numerisches Generatorschutzgerät, das Haupt- und Reserve-Schutzfunktionen in einem Gerät vereint. Es bietet vollständigen Schutz für Kraftwerksgeneratoren sowie Basisschutz für Generatoren und Erregungstransformatoren. PCS-985GI ist anwendbar für Turbo-Dynamo-, Gasturbinen-, Wasser- und Kernkraftgeneratoren mit verschiedenen Anschlussarten.
PCS-985GI stellt bis zu 56 analoge Eingangskanäle für Strom- und Spannungsmessungen bereit. Die Schutzfunktionen sind konfigurierbar. Eingebaute Zusatzfunktionen umfassen Fehlerdiagnose, Störungs- und Ereignisaufzeichnung, Fehlerrekorder und umfangreiche Kommunikationsmöglichkeiten.

Wesentliche Zusatzfunktionen

• Fehlerdetektor (FR)
• Automatische Anpassung von Spannungs- und Stromdrift
• VT-Schaltkreisüberwachung (VTS)
• CT-Schaltkreisüberwachung (CTS)
• CT-Sättigungserkennung (CTS)
• Selbstdiagnose
• GPS-Zeitsynchronisation
• Fehlerrekorder
• IEC61850 MMS & GOOSE für Stationsbus
• IEC60870-5-103 Protokoll
• MODBUS-Protokoll
• DNP 3.0 Protokoll

Basis-Schutzfunktionen

• Differentialschutz (87ET)
• Überstromschutz (50/51P)

Generatorschutzfunktionen

• Stromdifferentialschutz (87G)
• Unvollständiger Stromdifferentialschutz (87IG)
• Phasentrennender transversaler Differentialschutz (87STG)
• Neutralpunkt-transversaler Differentialschutz (87NTG)
• Generator-Interturn-Schutz (59NIT)
• Stator-Überlastschutz (49S)
• Grundlegender Nullsequenz-Spannungs-Stator-Erdefehlerschutz (64S1)
• Nullsequenz-Überstrom-Stator-Erdefehlerschutz (64S)
• 3. Harmonische Stator-Erdefehlerschutz (64S2)
• Stator-Erdefehlerschutz mit 20 Hz Spannungsinjektion (64SInj)
• Ping-Pang Typ Rotor-Erdefehlerschutz (64R)
• Rotor-Erdefehlerschutz mit niederfrequenter Rechteckspannungsinjektion (64RInj)
• Rotorwicklungs-Überlastschutz (49E)
• Unbeabsichtigte Einspeisung Schutz (50/27)
• Aus-der-Synchronisation-Schutz (78)
• Start-/Stopp-Schutz (StShut)
• Wellenüberstromschutz (51GS)
• Negativsequenz-Überlastschutz (46G)
• Gegenleistungsschutz (32R)
• Niedrige Vorwärtsleistungsschutz (32F)
• Übererregungsschutz (24)
• Verlust der Erregung Schutz (40G)
• Phasenüberstromschutz (50/51P)
• Phasenüberspannungsschutz (59P)
• Unterspannungsschutz (27P)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)
• Impedanzschutz (21)
• Leistungsschalterfehlerschutz (50BF)
• Mechanischer Schutz (MR)
• Spannungsbilanzschutz (60)

Technische Daten

• Modell: PCS-985GI
• Bis zu 56 analoge Eingangskanäle einschließlich Strom- und Spannungs-Eingängen
• Integriert Haupt- und Reserve-Schutz in einem Gerät
• Anwendbar für Turbo-Dynamo-, Gasturbinen-, Wasser- und Kernkraftgeneratoren mit unterschiedlichen Anschlussarten
• Konfigurierbare Schutzfunktionen für Differential-, Überstrom-, Erdschluss-, Rotor- und Stator-Schutz, Frequenz- und Spannungsschutz, Gegenleistung, Aus-der-Synchronisation, Wellen- und mechanische Schutzfunktionen, Leistungsschalterfehler usw.
• Nebenfunktionen: Fehlerdiagnose, Störungsaufzeichnungen, Ereignisaufzeichnungen und Fehlerrekorder
• CT/VT-Überwachung und CT-Sättigungserkennung
• GPS-Zeitsynchronisation
• Kommunikationsprotokolle: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
