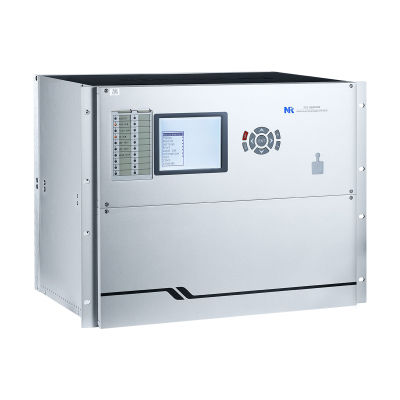

Fehlerstromschutzrelais PCS-985GE

FrequenzPhasenfolgeStrom

Produktübersicht
PCS-985GE ist ein numerisches Schutzgerät für Generatoren, das Haupt- und Reserve-Schutzfunktionen in einem Gerät vereint. Es bietet umfassenden Schutz für Stator und Rotor von Kraftwerksgeneratoren sowie Basisschutz für den Erregersatztransformator. Der PCS-985GE ist geeignet für Turbo-Dynamo-, Gasturbinen-, Wasser-, Pumpspeicher- und Kernkraftgeneratoren mit verschiedenen Anschlussarten.

Sonstiges

• Fehlerdetektor (FR)
• Automatische Kompensation von Spannungs- und Stromdrift
• VT-Stromkreisüberwachung (VTS)
• CT-Stromkreisüberwachung (CTS)
• CT-Sättigungserkennung
• Selbstdiagnose
• GPS-Zeitsynchronisation
• Fehleraufzeichner
• IEC61850 MMS & GOOSE für Station-Bus
• IEC60870-5-103 Protokoll
• MODBUS Protokoll
• DNP 3.0 Protokoll

Schutz des Erregertransformators

• Differentialschutz (87ET)
• Überstromschutz (50/51P)

Generatorenschutz

• Stromdifferenzialschutz (87G)
• Querdifferenzialschutz des Neutralpunktes (87NTG)
• Zwischenwicklungsschutz des Generators (59NIT)
• Statorüberlastschutz (49S)
• Stator-Erdfehler Schutz, fundamentale Nullsequenzspannung (64S1)
• Stator-Erdfehler Schutz, 3. Harmonische (64S2)
• Rotor-Erdfehler Schutz Typ Ping-Pang (64R)
• Rotor-Erdfehler Schutz mit niederfrequenter Rechteckspannungseinleitung (64RInj)
• Überlastschutz der Rotorwicklungen (49E)
• Schutz bei unbeabsichtigter Einspeisung des Generators (50/27)
• Synchronverlust-/Ausreißschutz (78)
• Start-/Stopp-Schutz des Generators (StShut)
• Wellenüberstromschutz des Generators (51GS)
• Negativsequenz-Überlastschutz (46G)
• Reverse-Power-Schutz (32R)
• Niedrige Vorwärtsleistungsschutz (32F)
• Übererregungsschutz (24)
• Verlust-der-Erregung Schutz (40G)
• Phasen-Überstromschutz (50/51P)
• Phasenüberspannungsschutz (59P)
• Unterspannungsschutz (27P)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)
• Impedanzschutz (21)
• Schutz bei Schalterausfall (50BF)
• Mechanischer Schutz (MR)
• Spannungsbilanzschutz (60)

Technische Daten

• Integriert Haupt- und Reserve-Schutz des Generators in einem Gerät
• Bis zu 28 analoge Eingangskanäle (Strom und Spannung)
• Konfigurierbare Schutzfunktionen für Stator, Rotor, Erdfehler, Synchronverlust, Reverse-Power, Über-/Unterfrequenz und Spannungs-Schutz
• Beinhaltet Fehlerdiagnose, Störaufzeichnung und Ereignisaufzeichnung
• Unterstützt GPS-Zeitsynchronisation
• Kommunikationsprotokolle: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Anwendbar für Turbo-Dynamo-, Gasturbinen-, Wasser-, Pumpspeicher- und Kernkraftgeneratoren
