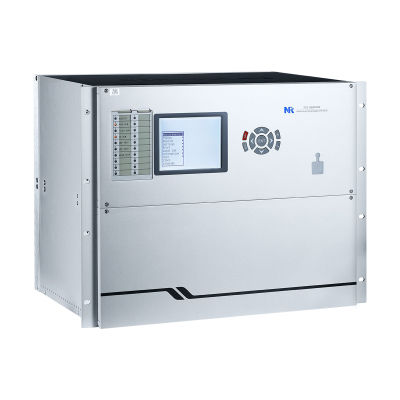

Unterspannungsschutzrelais PCS-985B/AW

UnterfrequenzÜbererregungSpannung

Produktübersicht
Der PCS-985 Schutz für Generator-Transformator-Einheiten kann für Turbo-Dynamos, Gasturbinen, Wasserkraft, Pumpspeicher und Kernkraftgeneratoren mit unterschiedlichen Anschlussarten eingesetzt werden. Er unterstützt konventionelle CT/VT sowie ECT/EVT und bietet Schnittstellen für die Kraftwerksautomatisierung.
Für mittelgroße bis große Generatoren können zwei PCS-985 Einheiten verwendet werden, um eine redundante Schutzkonfiguration zu realisieren. Die beiden PCS-985 verwenden unterschiedliche CT-Gruppen, und Haupt- und Rückfallebene in einer PCS-985 können eine CT-Gruppe teilen.
Der PCS-985B bietet ein komplettes Schutzschema für eine Turbo-Dynamo- oder Kernkraft-Generator-Transformator-Einheit, die üblicherweise Generator, Haupttransformator, Abtransformator und Erreger-/Erregungs-transformator umfasst.
Der PCS-985AW eignet sich für groß angelegte Wasser- oder Pumpspeicher-Generator-Transformator-Einheiten mit unterschiedlichen Anschlussarten.

Stromdifferenzschutz (Reiter)

• Stromdifferenzschutz der Generator-Transformator-Einheit (87GT)
• Stromdifferenzschutz des Generators (87G)
• Stromdifferenzschutz des Haupttransformators (87T)
• Stromdifferenzschutz des Abtransformators (87T)
• Stromdifferenzschutz des Erregers/Erregungs-transformators (87E)

Generatorschutz (Reiter)

• Phasenaufgetrennter transversaler Differenzschutz (87STG)
• Unvollständiger Stromdifferenzschutz (87IG)
• Hochsensitiver neutralpunkt-transversaler Differenzschutz (87NTG)
• Generator-Innenwickelschutz (59NIT)
• Phasen-zu-Phasen-Impedanzschutz (21)
• Spannungsgesteuerter Überstromschutz (50/51P)
• Grundlegender Nullfolge-Spannungs-Stator-Erdefehlerschutz (64S1)
• Dritter Oberwellen-Stator-Erdefehlerschutz (64S2)
• Stator-Erdefehler-Schutz mit 20Hz-Spannungseinspeisung (64SInj)
• Ping-Pang Typ Rotor-Erdefehler-Schutz (64R)
• Rotor-Erdefehler-Schutz mit niederfrequenter Rechteckspannungseinspeisung (64RInj)
• Stator-Überlastschutz (49S)
• Überlastschutz Wicklung Erregung (49E)
• Schutz gegen unbeabsichtigte Erregung des Generators (50/27)
• Generator Synchronstörungsschutz (78)
• Rückwärtsleistungs-schutz (32R)
• Niedrige Vorwärtsleistungsschutz (32F)
• Wellenstrang-Überstromschutz des Generators (51GS)
• Übererregungsschutz (24)
• Schutz bei Verlust der Erregung (40G)
• Überspannungsschutz (59)
• Unterspannungsschutz (27)
• Niederfrequenzschutz (81U)
• Hochfrequenzschutz (81O)
• Negativsequenz-Überlastschutz (46G)
• Generator Start-/Stopp-Schutz (StShut)
• Leistungsschalter-Fehlerschutz (50BF)
• Spannungsbilanzschutz (60)

Haupttransformator-Schutz

• Transformator eingeschränkter Erdschluss-Schutz (64REF)
• Phasen-Überstromschutz der HV-Seite (50/51P)
• Phasen-zu-Phasen-Impedanzschutz der HV-Seite (21)
• Erd-Überstromschutz der HV-Seite (50/51G)
• Nullfolge-Schutz gegen Über-/Unterstrom bei Unterbrechung der HV-Seite
• Übererregungsschutz (24)
• Polfdiskrepanzschutz der HV-Seite (62PD)
• Leistungsschalter-Flashover-Schutz (50F)
• Nullfolge-Spannungsalarm der LV-Seite (59G)
• Überlastalarm
• Kühlungseinleitung

Abtransformator-Schutz

• Überstromschutz (50/51P)
• Der Überstromschutz umfasst zwei Stufen, die als Backup-Schutz dienen

Erregertransformator / Erreger-Schutz

• Spannungsgesteuerter Überstromschutz der HV-Seite (50/51P)
• Spannungsgesteuerter Überstromschutz der zwei Zweige der LV-Seite (50/51P)
• Restüberstromschutz der zwei Zweige der LV-Seite (50/51G)
• Überlastalarm
• Kühlungseinleitung

Sonstige Funktionen

• Mechanischer Schutz (MR)
• Fehlerdetektor (FR)
• Automatische Anpassung von Spannung/Currents Drift
• VT-Schaltungsüberwachung (VTS)
• CT-Schaltungsüberwachung (CTS)
• Selbstdiagnose
• GPS-Zeitsynchronisation
• Fehlerrekorder
• IEC61850 MMS & GOOSE für Stationsbus
• IEC60870-5-103 Protokoll
• MODBUS Protokoll

Technische Daten

• Anwendbare Generatortypen: Turbo-Dynamo, Gasturbine, Wasser, Pumpspeicher, Kernkraft
• Vollständiges Schutzschema für Generator-Transformator-Einheiten einschließlich Generator, Haupttransformator, Abtransformator und Erreger/Erregertransformator
• Unterstützt konventionelle CT/VT und ECT/EVT
• Bietet Schnittstellen für Kraftwerksautomatisierung
• Redundante Schutzkonfiguration möglich für mittelgroße bis große Generatoren mit zwei PCS-985 Einheiten und unterschiedlichen CT-Gruppen
• Schutzfunktionen umfassen Differenzialschutz (87GT/87G/87T/87E), vielfältige Generator- und Transformatorschutzfunktionen, Rotor/Stator-Erdefehler-Schemata sowie Frequenz-/Spannungsschutz
• Kommunikation: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS
• Integrierter Fehlerrekorder und GPS-Zeitsynchronisation
• Überwachungs- und Selbstdiagnosefunktionen: VTS, CTS, automatische Anpassung von Spannung/Currents Drift, Selbstdiagnose
• Mechanische und Fehlererkennungsfunktionen: MR, FR
• Kühlungs- und Überlastmanagement: Überlastalarm, Kühlungseinleitung
