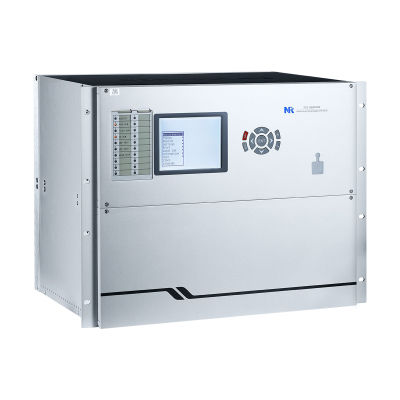

Überstromschutzrelais PCS-985TE

FehlerstromUnterspannungStrom

Produktübersicht
PCS-985TE ist ein numerisches Transformator-Schutzelement, das Haupt- und Sicherungsschutzfunktionen in einem Gerät vereint. Es bietet umfassenden Schutz für Transformatoren auf beliebigen Spannungsniveaus und wird typischerweise für Start-/Standby-Transformatoren, Hilfstransformatoren in mehrverzweigten Kraftwerken und Haupttransformatoren eingesetzt.

Allgemeine Funktionen
Das Gerät unterstützt bis zu 36 analoge Eingangskanäle für Strom- und Spannungsmessungen. Integrierte Funktionen umfassen Fehlerdiagnose, Störungs- und Ereignisaufzeichnung, Fehlerrekorder sowie verschiedene Kommunikationsschnittstellen zur Integration in Stationssysteme.

Hauptmerkmale

• Fehlerdetektor (FR)
• Automatische Anpassung von Spannungs- und Stromdrift
• VT-Stromkreisüberwachung (VTS)
• CT-Stromkreisüberwachung (CTS)
• CT-Sättigungserkennung
• Selbstdiagnose
• GPS-Zeitsynchronisation
• Fehlerrekorder
• IEC61850 MMS & GOOSE für Stationsbus
• IEC60870-5-103 Protokoll
• MODBUS Protokoll
• DNP 3.0 Protokoll

Schutzfunktionen

• Stromdifferenzialschutz (87T)
• Transformatorerrester Erdschluss-Schutz (64REF)
• Übererregungsschutz (24)
• Negativsequenz-Überstromschutz (50/51Q)
• Phasen-Überstromschutz (50/51P)
• Phasen-Überstrom-Alarmelemente (51PAlm)
• Erde-Überstromschutz (50/51G)
• Phasen-Überspannungsschutz (59P)
• Phasen-Unterspannungsschutz (27P)
• Rest-Überspannungsschutz (59G)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)
• Frequenzänderungsraten-Schutz (81R)
• Thermischer Überlastschutz (49)
• Impedanzschutz (21)
• Leistungsschalter-Fehlererkennungs-Schutz (50BF)
• Poldifferenzschutz (62PD)
• Leistungsschalter-Flashover-Schutz (50F)
• Stromdifferenzialschutz für Generator-Transformator-Einheit (87GT)
• Mechanischer Schutz (MR)

Technische Daten

• Modell: PCS-985TE
• Typ: Numerisches Transformator-Schutzrelais, das Haupt- und Sicherungsschutz integriert
• Analogeingänge: Bis zu 36 Kanäle (Strom- und Spannungseingänge)
• Anwendbares Spannungsniveau: Geeignet für Transformatorenschutz auf jedem Spannungsniveau
• Typische Anwendungen: Start-/Standby-Transformatoren, Hilfstransformatoren in mehrverzweigten Kraftwerken, Haupttransformatoren
• Nebenfunktionen: Fehlerdiagnose, Störungsaufzeichnung, Ereignisaufzeichnung, Fehlerrekorder
• Überwachung: VT-Stromkreisüberwachung (VTS), CT-Stromkreisüberwachung (CTS), CT-Sättigungserkennung
• Zeit-synchronisation: GPS-Uhrensynchronisation
• Unterstützte Kommunikationsprotokolle: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Integrierte Schutzelemente: Differenzial, eingeschränkter Erdschluss, Übererregung, Negativsequenz, Phase & Erde Überstrom, Über-/Unterspannung, Frequenzschutz, thermische Überlast, Impedanz, schalterbezogene Schutzfunktionen, mechanischer Schutz
