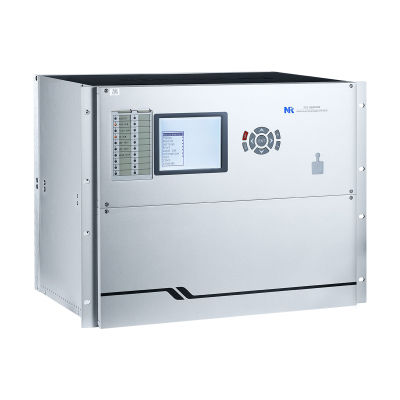

Überspannungsschutzrelais PCS-985TI

für Phasen-AsymetrieUnterfrequenzÜberfrequenz

Übersicht
Das PCS-985TI ist ein numerisches Transformator-Schutzgerät, das Haupt- und Ersatzschutz in einer einzigen Einheit vereint. Es ist zur Absicherung von Transformatoren auf allen Spannungsniveaus ausgelegt und wird typischerweise für Start-/Standby-Transformatoren, Hilfstransformatoren in Anlagen mit mehreren Abzweigungen und Haupttransformatoren eingesetzt. Das Gerät unterstützt den Schutz eines zweispuligen Haupttransformators und eines oder zweier Hilfstransformatoren. PCS-985TI bietet bis zu 80 analoge Eingangs-Kanäle für Strom- und Spannungsmessungen. Schutzfunktionen sind konfigurierbar; zusätzlich sind Fehlerdiagnose, Störungs- und Ereignisaufzeichnung sowie mehrere Kommunikationsprotokolle für die Systemintegration integriert.

Schutz des Haupttransformators

• Stromdifferenzschutz (87T)
• Eingeschränkter Erdschluss-Schutz für Transformatoren (64REF)
• Überstromschutz für Negativsequenz (50/51Q)
• Übererregungsschutz (24)
• Phasenüberstromschutz (50/51P)
• Phasenüberstrom-Alarmelemente (51PAlm)
• Erdeüberstromschutz (50/51G)
• Phasenüberspannungsschutz (59P)
• Phasenspannungs-Unterschutz (27P)
• Residualüberspannungsschutz (59G)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)
• Frequenzänderungsraten-Schutz (81R)
• Thermischer Überlastschutz (49)
• Impedanzschutz (21)
• Leistungsschalter-Ausfall-Schutz (50BF)
• Polen-Uneinigkeitsschutz (62PD)
• Leistungsschalter-Flashover-Schutz (50F)
• Mechanischer Schutz (MR)

Schutz von Abwärts-Transformatoren

• Stromdifferenzschutz (87T)
• Eingeschränkter Erdschluss-Schutz für Transformatoren (64REF)
• Phasenüberstrom-Alarmelemente (51PAlm)
• Residualüberspannungsschutz (59G)
• Phasenüberstromschutz HV-Seite des Abwärts-Transformators (50/51P)
• Phasenüberstromschutz LV-Seite des Abwärts-Transformators (50/51P)
• Erdeüberstromschutz LV-Seite des Abwärts-Transformators (50/51G)

Verschiedenes

• Fehlerdetektor (FR)
• Automatische Anpassung von Spannungs- und Stromdrift
• VT-Kreisüberwachung (VTS)
• CT-Kreisüberwachung (CTS)
• CT-Sättigungserkennung (CTS)
• Selbstdiagnose
• GPS-Zeitsynchronisation
• Fehleraufzeichner
• IEC61850 MMS & GOOSE für Stationsbus
• IEC60870-5-103 Protokoll
• MODBUS Protokoll
• DNP 3.0 Protokoll

Technische Daten

• Modell: PCS-985TI
• Gerätetyp: Numerisches Transformator-Schutzrelais mit integriertem Haupt- und Ersatzschutz
• Anwendung: Schutz von Transformatoren auf allen Spannungsniveaus, einschließlich Start/Standby, Hilfs- und Haupttransformatoren
• Analoge Eingänge: Bis zu 80 analoge Eingangskanäle (Strom und Spannung)
• Konfigurierbare Transformator-Schutzfunktionen (siehe Schutzlisten oben)
• Nebenfunktionen: Fehlerdiagnose, Störungsaufzeichnung, Ereignisaufzeichnung
• Zeitsynchronisation: Unterstützung der GPS-Uhrensynchronisation
• VT/CT-Überwachung und CT-Sättigungserkennung
• Unterstützte Kommunikationsprotokolle: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Integrierter Fehleraufzeichner
• Selbstdiagnose- und Überwachungsfunktionen
