Visueller Autokollimator 6 series

Hochgeschwindigkeit

Produktübersicht

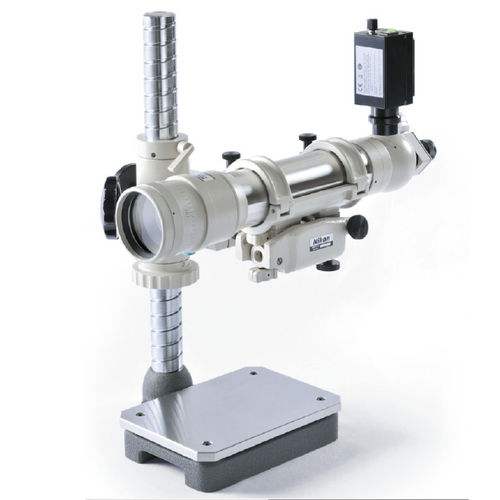

Die Autokollimatoren 6B-LED und 6D-LED sind manuelle optische Messgeräte hoher Präzision für berührungslose Winkelmessungen und Ausrichtungsprüfungen. Der 6B-LED erzeugt ein Hellfeldbild hinter dem Fadenkreuz; der 6D-LED liefert ein Dunkelfeldbild für höheren Kontrast und reduzierte Probenreflexion. Beide Modelle ermöglichen schnelle, reproduzierbare Prüfungen von Geradheit, Ebenheit, kleinen Winkelabweichungen und Rotationsgenauigkeit.

Anwendungen

• Überprüfung der linearen Ausrichtung und Geradheit
• Erkennung und Quantifizierung kleiner Winkelabweichungen und Rundlauffehler
• Messung konvexer und konkaver Krümmungen sowie Ermittlung des Krümmungsradius
• Beurteilung der Ebenheit von Bauteilen und Flächenvergleich gegenüber Referenzplatten
• Messung von Merkmalhöhen und Rotationsgenauigkeit von Drehtischen und Teilköpfen
• Vergleichsprüfungen und Durchbiegungsmessungen an Bauteilen mit sehr kleinen Bewegungen

Produkthighlights

• Zwei Modelle: 6B-LED (Hellfeld) und 6D-LED (Dunkelfeld) je nach Kontrast- und Reflexionsbedingungen der Probe
• Hellfeld-/Dunkelfeld-Kontrast ermöglicht gleichzeitige Messungen in zwei Achsen für schnelle Ausrichtung
• Großer Einstellring zur Korrektur der Bildkrümmung und Quantifizierung des Krümmungsradius
• Nachrüstbare LED-Beleuchtungseinheit verfügbar
• Schnelle, wiederholbare Bedienung mit hoher Winkelauflösung für industrielle Prüfaufgaben

Zubehör

• Kalibrierspiegel (Plan- und Referenzspiegel)
• Nachrüstbare LED-Beleuchtungseinheit
• Transportkoffer und Schutzabdeckungen

Technische Daten

• Teleskopvergrößerung: 38×
• Objektiv: F = 700 mm; effektive Apertur: 70 mm
• Messbereich: 30 Bogenminuten (vertikale und horizontale Achse)
• Minimale Ablesung: 0,5 Bogensekunden
• Ablesesystem: Einstellung im Gesichtsfeld und Ablesung am Mikrometer
• Messgenauigkeit: 0,5 Bogensekunden innerhalb ±5 Bogenminuten; 1 Bogensekunde innerhalb ±30 Bogenminuten
• Sichtfeld: 6B-LED = Hellfeld; 6D-LED = Dunkelfeld
• Lichtquelle: LED
• Stromversorgung: 12V 5A (AC-Adapter erforderlich) oder 2 × AA-Batterien
• Abmessungen (Gehäuse): Außendurchmesser des Objektivhalter-Schafts 68 mm; Gesamtlänge ≈ 490 mm
• Gewicht (inkl. Stativ): ≈ 32 kg
