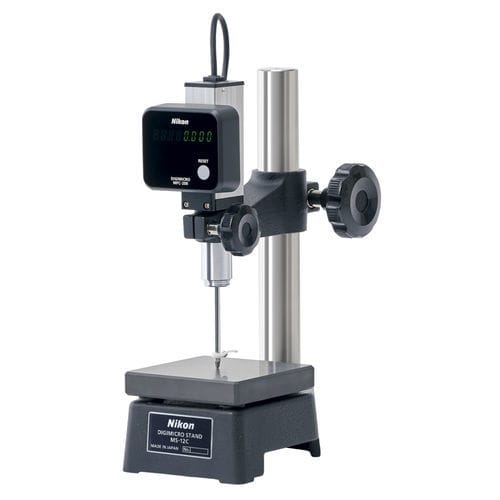

LED-Mikrometer M series

optischTiefenDicken

Kurzbeschreibung
Die DIGIMICRO-Serie ist ein kontaktbasiertes digitales Längenmesssystem mit eingebauter fotoelektrischer Linearlehre. Es ermöglicht die Messung von Dicke, Tiefe und Stufenhöhe mit wählbarer Auflösung und einem modularen System aus Messköpfen, Zählern und Ständern für Labor- und Produktionsprüfungen.

Modelle & Zähler

• MF-1001 digitaler Kolbenmesskopf — Messbereich 0–100 mm
• MF-501 digitaler Kolbenmesskopf — Messbereich 0–50 mm
• MH-15M digitaler Kolbenmesskopf — Messbereich 0–15 mm
• Zähler: MFC-200 (Minimalwert 0,1 µm, umschaltbare Einstellungen) und TC-200 (Minimalwert 0,01 µm, konfigurierbare Skalen)

Produkthighlights

• Wählbare Anzeigeauflösung bis zu 0,01 µm je nach Zähler und Einstellung
• Genauigkeitsangaben bei 20 °C variieren je nach Modell und Zähler (siehe technische Daten)
• Hohe Ansprechgeschwindigkeit bis zu 500 mm/s für MF-1001/MF-501; MH-15M auf 100 mm/s begrenzt
• Integrierter hochpräziser Nikon Linearencoder und Schutzfaltenbalg am Sondenschaft

Zubehör

• Sondenspitzen: Standard, Stift, Kunststoff, außermittig, flach und Rollen (6 Varianten)
• Tischständer: MS-12C, MS-22S, MS-32G, MS-51C und MS-41G
• Optionale Zubehörteile: LED-Beleuchtungseinheit, Kalibrierspiegel, Transportkoffer, Netzadapter oder Batteriebetrieb

Anwendungsbereiche

• Kontaktmessung von Dicke, Tiefe und Stufenhöhe in Labor- und Produktionsqualitätssicherung
• Prüfung kleiner mechanischer Teile, elektronischer Bauteile und Montageprozesse

Technische Daten (Zusammenfassung)

• Messbereiche: MF-1001 0–100 mm; MF-501 0–50 mm; MH-15M 0–15 mm
• Minimal ablesbarer Wert: MF-1001 + MFC-200 0,1 µm (umschaltbar auf 0,5 µm oder 1 µm); MF-1001 + TC-200 0,01 µm (umschaltbar auf 0,05 µm, 0,1 µm, 1 µm oder 5 µm); MF-501 ähnlich; MH-15M + TC-200 0,01 µm
• Genauigkeit (bei 20 °C): MF-1001 ≈ 3 µm; MF-501 ≈ 1 µm; MH-15M + TC-200 ≈ 0,7 µm
• Ansprechgeschwindigkeit: bis zu 500 mm/s (MF-1001 / MF-501); MH-15M 100 mm/s oder weniger
• Messkräfte (typisch): MF-1001 Abwärts 1,225–1,813 N (variabel bis ≈0,441 N), lateral 0,637–1,225 N; MF-501 Abwärts 1,127–1,617 N (variabel bis ≈0,294 N), lateral 0,637–1,225 N; MH-15M Aufwärts 0,245 N, Abwärts 0,637 N, lateral 0,441 N (mit Hebefreigabe)
• Betriebstemperatur: 0 bis +40 °C
• Gewicht (Hauptgerät ca.): MF-1001 ≈ 480 g; MF-501 ≈ 310 g; MH-15M ≈ 220 g
