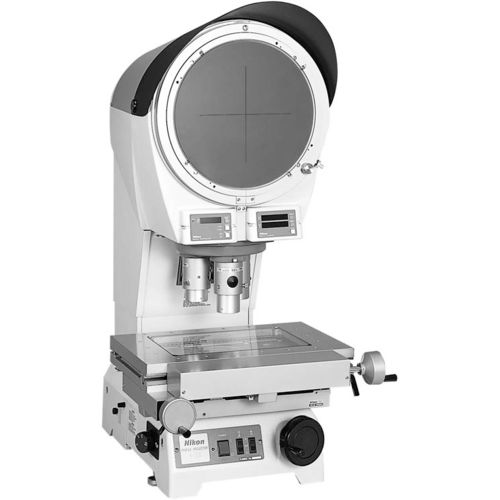

Profilprojektor mit Drehturm V-12B

mit GroßbildschirmHochpräzisionvertikal

Produktübersicht
Der Nikon V-12B Tisch-Profilprojektor verfügt über eine 12" (305 mm) Glasprojektion und telezentrische Optik für präzise X–Y-Messungen und optionale Winkelmessungen – ausgelegt für industrielle Prüf- und Qualitätskontrollanwendungen.

Hauptvorteile

• Präzise X–Y-Messung mit optionaler Winkelmessung für dimensionsprüfungen und Prozesskontrolle.
• Aufrechte, nicht invertierte Projektion auf großem Glasschirm für klare Sicht und ergonomische Bedienung.
• Fokussierung durch Bewegung des optischen Gehäuses für höhere Präzision und Inspektion größerer Bauteile ohne Verstellung des Messtisches.
• Unterstützt große/schwere Bauteile (Plattenvarianten bis zu 250 × 150 mm, Bauteilgewichte bis zu 20 kg) und Probenhöhen bis 100 mm.
• Parfokale, telezentrische Projektionsobjektive mit breitem Vergrößerungsbereich für vielfältige Messaufgaben.

Optik und Beleuchtung

• Projektionsobjektive: 5×, 10×, 20×, 25×, 50×, 100×, 200×, 500× (3-Objektive-Turret; Schraubklemmentyp).
• Konturbeleuchtung: telezentrischer Typ (200× und 500× benötigen DIA-Kondensorlinse für Durchlicht).
• Vertikale/Schrägflächenbeleuchtung: interne Halbspiegel, vormontiert auf den integrierten Vertikalbeleuchter; 500× mit EPI-Kondensor verwenden.
• Lichtquelle: 24 V / 150 W Halogenlampe mit H/L-Helligkeitsregelung.

Steuerung, Datenverarbeitung und Software

• Optionale DP-E1 Datenverarbeitungseinheit für Messung, Teach-Funktionen und USB-Export.
• E-Max Software zur metrologischen Datenverarbeitung und Ergebnisexport.
• Für bestimmte Konfigurationen ggf. retrofit Counter/DP-Einheit erforderlich.

Anwendungen und Kernmerkmale

• 2D-Maßprüfung, Vergleichsmessungen auf dem Bildschirm und Winkelmessung (mit Modellen mit Winkelanzeige).
• Fünf robuste Messtische (10×6 bis 2×2 Zoll), davon Varianten mit Feinrotationsfunktion zur exakten Ausrichtung und Winkelmessung.
• Kompakter Tischaufbau bei gleichzeitigem Einsatz großer Messtische und hoher Lasten; Gerätemaße und Gewicht (ca. 80 kg).

Technische Zusammenfassung
Projektionstisch: 12" (305 mm); V-12BDC/V-12BD verfügbar mit digitalem Protraktor-Feinrotationsknebel (360° Rotation, 1' Ablesung). XY-Zähler: V-12BDC integriert (1 mm / 0,5 mm wählbar); V-12BD nicht ausgestattet. Max. Probentoleranzhöhe: 100 mm (70 mm mit bestimmten Tischen). Stromversorgung: 110 VAC oder 220 VAC (50/60 Hz). Max. Tragfähigkeit: bis zu 15 kg, abhängig vom Tisch. Abmessungen: 409 × 648 × 970–1070 mm. Gewicht: ca. 80 kg. Vergrößerungsgenauigkeit: Kontur ±0,1 %; vertikal/schräg ±0,15 %.
