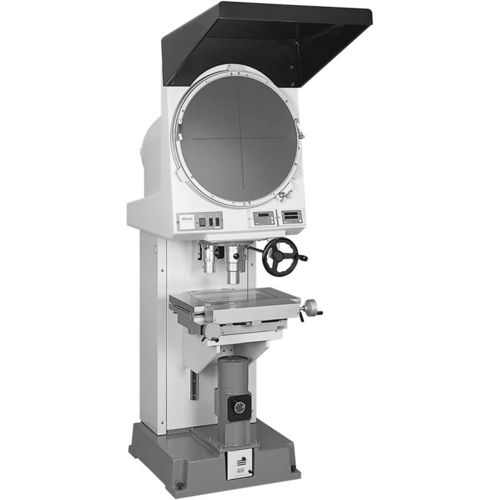

Großformatiger Profilprojektor V-20B

bodenstehendvertikalmit Großbildschirm

Überblick
Der Nikon V-20B ist ein bodenstehender optischer Profilprojektor mit einer rotierenden 20" (500 mm) Projektionsfläche und telezentrischen, parfokalen Projektionsobjektiven. Er zeigt das Probenbild zur präzisen Erfassung von X/Y‑Koordinaten an und ist für die Inspektion und Messung von 2D‑ und Winkelmerkmalen in Fertigung und Qualitätskontrolle ausgelegt.

Wesentliche Merkmale

• 20" (500 mm) Projektionsfläche mit Winkelskala und serienmäßiger Drehfunktion für ein kontrastreiches Bauteilbild.
• Bodenmontierte Konstruktion mit Nikon‑Optik und Koordinatenmesstischen für stabile, reproduzierbare Messungen.
• Telezentrische, parfokale Objektivserie (5×, 10×, 20×, 50×, 100×) mit großen Arbeitsabständen und reduziertem Nachfokussierungsbedarf.
• Messtische verfügbar von 10"×6" (250×150 mm) bis 2"×2" (50×50 mm); die größten Tische besitzen eine Feindrehfunktion. Max. Probnenhöhe 150 mm, max. Gewicht bis 20 kg je nach Tisch.
• Kompatibel mit Datenverarbeitungsgerät DP‑E1 und E‑Max Software zur Messunterstützung, Datenverarbeitung und USB‑Export (bei Nachrüstung ggf. Retrofit‑Zähler/DP erforderlich).

Produktdetails
Typ: Vertikale optische Achse
Vergrößerungsgenauigkeit: ±0,1% (Kontur), ±0,15% (Fläche)
Stromversorgung: 110 VAC, 220 VAC
Max. Probenhöhe: 150 mm (5,9")
Lichtquelle: 24V–150W Halogenlampe
Objektivaufnahme: 3‑fach Turret
Projektionsfläche: Ø 500 mm, Winkelscheibe, geneigt 8°
Abmessungen (B×T×H): 570 × 1200 × 1900 mm; Gewicht: ca. 260 kg
Projektionslinsen: 5×, 10×, 20×, 50×, 100×
Messtische: 10×6, 8×6, 6×4, 4×4, 2×2
Bild: invertiert und umgedreht

Anwendungen

• Prüfung, Messung und Verifikation von 2D‑ und Winkelmerkmalen für Produktions‑ und QS‑Prozesse.
• Messung großer oder schwerer Bauteile mit erhöhten XY‑Verfahrwegen und großer Probenfreiheit.

Charakteristiken / Spezifikationen

• Bildschirmdurchmesser: 500 mm (20")
• Vergrößerungsgenauigkeit: ±0,1% (Kontur), ±0,15% (Fläche)
• Max. Probenhöhe: 150 mm
• Max. Probnengewicht: 20 kg (je nach Tisch)
• Verfügbare Objektive: 5×, 10×, 20×, 50×, 100×
• Messtisch‑Größen: 10×6, 8×6, 6×4, 4×4, 2×2 (Zoll)
• Lichtquelle: 24V–150W Halogen
• Stromzufuhr: 110 VAC / 220 VAC
• Abmessungen: 570 × 1200 × 1900 mm; Gewicht: ca. 260 kg
• Bildorientierung: invertiert und umgedreht
• Datenverarbeitung: DP‑E1 Einheit und E‑Max Software (USB‑Export)
