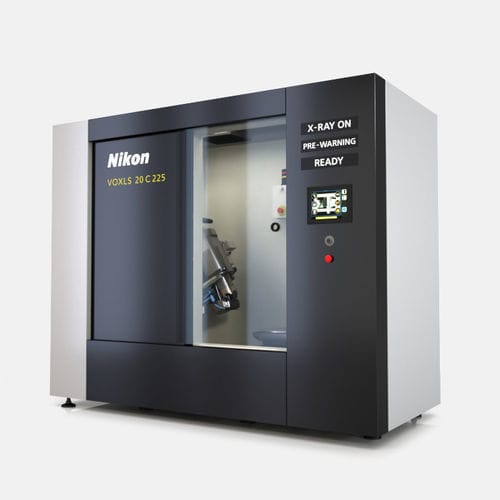

Röntgeninspektionssystem VOXLS 20

CTautomatisiertrobotisiert

Überblick
Die VOXLS 20‑Serie von Nikon bietet leistungsfähige CT‑Inspektion in einem platzsparenden Gehäuse und Scanenergien bis zu 225 kV. Die Serie ist für Präzision und Zuverlässigkeit ausgelegt und verfügt über einen metrologischen Manipulator auf Granitbasis und starre Stahltürme für hochwertige Röntgen‑ und CT‑Daten in einem kompakten Format, das durch eine Standard-Doppeltür passt.

Hauptmerkmale

• Kompakte, platzsparende CT‑Systeme für Qualitätskontrolllabore und Produktionsumgebungen mit begrenzter Stellfläche.
• Scanenergien bis zu 225 kV (optionale 160 kV Transmissionseinheit) zur Unterstützung einer breiten Palette von Probenarten und Dichten.
• Messtechnische mechanische Plattform (Granitbasis, starre Stahltürme) für überlegene mechanische und thermische Stabilität und damit genaue, präzise und reproduzierbare CT‑Daten.

Produkt‑Highlights

• Hervorragender Prüfraum für die Gerätegröße, ermöglicht die Inspektion unterschiedlicher Proben in einem System.
• Dual‑Source‑Konfiguration (VOXLS 20 C 225): motorisierte Doppelsource zur schnellen Auswahl zwischen 225 kV Reflexionstarget (hoher Fluss/Produktivität) und 160 kV Transmissionstarget (maximale Auflösung).
• Verfügbare Scan‑Erweiterungen (z. B. X.Tend Helical CT, Offset.CT, Panel Shift CT) zur Vergrößerung des Scan‑Umfangs, Verbesserung der Bildschärfe und Erhöhung der Auflösung.
• Quellenoptimierung: Werkzeug zur Rationalisierung von Filamentwechsel, Einrichtung und laufender Optimierung zur Verbesserung der Quellenleistung und Lebensdauer des Filaments.
• Bedienerorientiertes Design: großes Sichtfenster für sicheres Probenpositionieren, motorisierte Tür (schnelles Öffnen), Filterwechsler und weitere ergonomische Funktionen.
• Automatisierungsfähig: unterstützt Scan‑Profile, Chargenscans, Autoloader oder Roboterbestückung über die Nikon Automation OPC UA‑Schnittstelle für autonome Inspektion und Produktionsintegration.

Anwendungen
Die VOXLS 20‑Serie eignet sich für zahlreiche Branchen und Aufgaben, die hochwertige CT‑Inspektionen in kompakter Bauweise erfordern, darunter:

• Automobilindustrie: Inspektion von elektrischen Systemen, leichten Strukturbauteilen, BGAs, Bond‑Drähten.
• Luft‑ und Raumfahrt: detaillierte Prüfung von kritischen Bauteilen wie Turbinenblättern und komplexen Baugruppen.
• Akademische Forschung: Fossilien, Verbundwerkstoffe, Legierungen, biologische Proben, die hohe Auflösung und Scan‑Erweiterungen benötigen.
• Batterien: F&E, Fehleranalyse und Produktionskontrolle von Zellen und Modulen.
• Additive Fertigung: Inspektion komplexer Geometrien, interner Strukturen und Defekte an 3D‑gedruckten Teilen.
• Gussstücke und kleine bis mittelgroße Komponenten: Erkennung von Einschlüssen, Porosität und Schrumpfung.

Technische Fähigkeiten und betriebliche Vorteile
Die VOXLS 20‑Serie verbindet messtechnische Mechanik, konfigurierbare Röntgenquellen und eine Suite aus Hardware‑/Software‑Scan‑Erweiterungen, um fundierte Entscheidungen und hohen Durchsatz zu ermöglichen. Die Plattform unterstützt sowohl hochauflösende Scans (Transmissionstarget) als auch hochdurchsatzfähige Scans (Reflexionstarget) und bietet Funktionen zur Vereinfachung von Wartung und Reduzierung von Ausfallzeiten.

Technische Daten

• Quelle: 225 kV Mikrofokusquelle mit statischem oder rotierendem Reflexionstarget
• Optionale Quelle: 160 kV mit Transmissionstarget
• Max. Scan‑Volumen: 555 x 759 mm (Ø x H)
• Maximale Probenabmessung: 750 x 1,297 mm (Ø x H)
• Max. Probengewicht: 90 kg (zentrale Belastung)
• Systemabmessungen (L x T x H): 2,451 x 1,173 x 2,018 mm
• Systemgewicht: 4,800 kg
