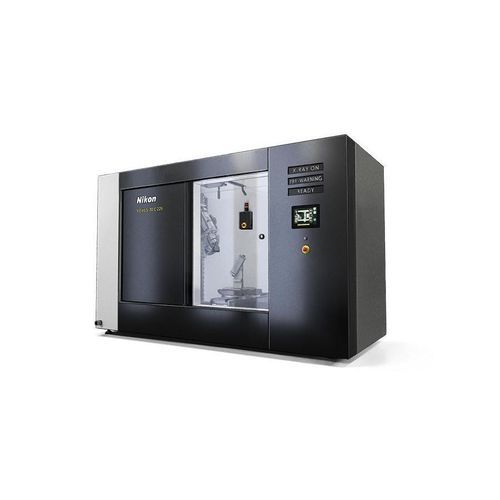

Röntgeninspektionssystem VOXLS 30 C series

3DComputertomographieCT

Überblick Die Röntgen‑ und CT‑Inspektionssysteme der VOXLS 30‑Serie von Nikon bieten metrologische mechanische Stabilität in einem für die Produktion geeigneten Gehäuse. Erhältlich mit 225 kV, 320 kV und 450 kV Quelloptionen, deckt die Serie Prüfungen von Materialien mit niedriger bis hoher Dichte ab und eignet sich für Labor‑ und automatisierte Produktionsumgebungen.

Hauptfunktionen

• Automatisierungsbereit: Autoloader/Roboterintegration, Schnelltransfertüren und Nikon Automation OPC UA‑Schnittstelle für Werkstattanbindung und wiederholbare, bedienerunabhängige Prüfungen.
• Mehrere Quellenoptionen: 225 kV, 320 kV und 450 kV Konfigurationen (Mikrofokus Rotations‑ oder Reflexions‑Targets je nach Modell) zur Anpassung der Penetration an Bauteilgröße und Dichte.
• Metrologie‑Grade Mechanik: Granitbasierter Manipulator, starre Stahltürme, Präzisionsmotoren und lineare Encoder für mechanische und thermische Stabilität sowie wiederholbare Messergebnisse.
• Motorisierter Fokus‑Imager‑Abstand (FID): submillimetergenaue Anpassung zur Optimierung von Photonenfluss, Vergrößerung und Scanzeiten.
• Sichtbarkeit und Sicherheit: 1,3 m hohe Glasaußentür mit Manipulatorverriegelung und interne Kameras für sicheres Probenpositionieren bei geschützten Türen.

Scan‑Volumen & Auflösungsverbesserungen

• Erweiterte Erfassungsmodi (X.Tend Helical CT, Panel Shift, Pixel Split CT, Offset.CT) zum Scannen höherer, breiterer oder unregelmäßiger Teile und zur Erhöhung der effektiven Auflösung.
• Panel Shift und Offset.CT ermöglichen das Scannen von Objekten, die breiter als der Detektor sind, oder das Erzielen höherer Auflösung bei breiten Teilen.
• X.Tend Helical CT erlaubt das Scannen hoher Objekte in einer einzigen Aufnahme und reduziert Kegelschalen‑ und Stitching‑Artefakte.

Kernfunktionen / Highlights

• Drei Modellvarianten: VOXLS 30 C 225 / 30 C 320 / 30 C 450 mit Quellenergien 225/320/450 kV.
• 225 kV Rotating.Target 2.0 Option für erhöhte Leistungsdichte und schnellere Scans mit verbessertem SNR; fortschrittliche Kühlung für kontinuierlichen Hochleistungsbetrieb.
• Motorisierter FID zur Entwicklung von Techniken und Optimierung von Fluss und Vergrößerung.
• Granitmanipulator und Präzisionsencoder für metrologische Wiederholbarkeit und Genauigkeit.
• Automationsschnittstellen und Schnelltransfertüren für Integration in hochvolumige Produktionsabläufe.

Branchenanwendungen

• Automobilindustrie: Motorgussstücke, Elektronikbauteile, Lenkungskomponenten.
• Batterien: von Einzelzellen bis zu kompletten Batteriepaketen.
• Luft‑ und Raumfahrt & Verteidigung: Trendanalysen und normkonforme Prüfabläufe.
• Metallprüfung & Additive Fertigung: Porositäts‑ und Defekterkennung sowie Maßkontrolle.
• Medizinprodukte: hochpräzise Prüfung regulierter Komponenten.
• Elektronik: BGA‑Inspektion, Bond‑Wire‑Risse, mehrlagige PCB‑Analyse.
• Forschung & Hochschule: Materialuntersuchungen, Fossilien, Kernproben und Life‑Science‑Anwendungen.

Technische Daten

• Serienname: VOXLS 30 Series (Nikon)
• Quellenenergien: 225 kV, 320 kV, 450 kV
• VOXLS 30 C 225: 225 kV Mikrofokus Rotating.Target 2.0 oder 225 kV Mikrofokus Reflexionstarget; Flachdetektor; Max. Scanvolumen: Ø 620 mm × H 1025 mm; Max. Probenmasse (Zentralbelastung): 50 kg; Systemmasse: ~6.950 kg.
• VOXLS 30 C 320: 320 kV Mikrofokus Reflexionstarget; Penta‑Source Funktionalität verfügbar; Flachdetektor; Max. Scanvolumen: Ø 610 mm × H 1050 mm; Max. Probenmasse: 100 kg; Systemmasse: ~10.350 kg.
• VOXLS 30 C 450: 450 kV Mikrofokus Rotations‑ oder Reflexionstarget; Flachdetektor; Nikon CLDA optional; Max. Scanvolumen: Ø 610 mm × H 1050 mm; Max. Probenmasse: 100 kg; Systemmasse: ~10.350 kg.
• Mechanische Plattform: granitbasierter Manipulator, starre Stahltürme, Präzisionsmotoren und lineare Encoder.
• Scanmodi: Offset.CT, Panel Shift, Pixel Split CT, X.Tend Helical CT.
• Automatisierungsschnittstelle: Nikon Automation OPC UA Interface.
• Sicherheit & Bedienerhilfen: 1,3 m Glasaußentür mit Manipulatorverriegelung, interne Kameras, Schnelltransfertüren.
• Optionen: Rotating.Target 2.0, CLDA (450 kV), Penta Source (320 kV) sowie Detektor‑/Bildverarbeitungs‑Add‑ons.
