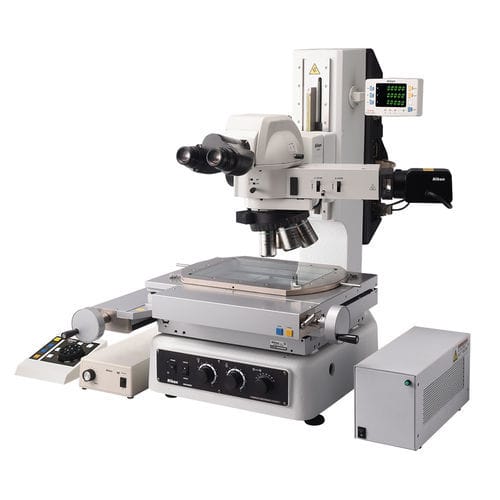

Optisches Stereomikroskop MM series

MessInspektionfür Qualitätskontrolle

Übersicht
Eine Reihe präziser manueller Messmikroskope für industrielle Mess- und Bildanalyseanwendungen. Entwickelt für wiederholbare Datenerfassung und einen einfachen Bedienablauf zur Inspektion, Messung und Verifizierung von 2D- und 3D-Merkmalen an unterschiedlichen Bauteilen.

Hochpräzise Fertigung
Präzise mechanische Bauweise mit digitaler Steuerung ermöglicht hohe Messgenauigkeit und konstante Wiederholbarkeit für Inline- und Qualitätssicherungsanwendungen. Die Geräte sind auf lange Lebensdauer und stabile Leistung zwischen Bedienern ausgelegt.

Optische Leistung
Das Nikon CFI60-2 Objektivsystem bietet lange Arbeitsabstände, flaches Feld, hohen Kontrast und telezentrisches Design zur Minimierung von Messfehlern. Die Optik unterstützt Hellfeld, Dunkelfeld, polarisiert (POL) und Differential-Interferenz-Kontrast (DIC) zur präzisen Messung von schwach kontrastreichen Merkmalen.

Beleuchtung
Echte LED-Durchlichtbeleuchtung mit schaltbaren weißen und grünen Lichtquellen (kein Filter erforderlich). Die Intensität ist Gerät-seitig oder per PC steuerbar. LED-Beleuchtung sorgt für konstante Farbtemperatur und entfällt Lampenwechsel.

Messtische und Kapazität
Sechs Messtischgrößen für MM-800N verfügbar (von 12" x 8" / 300×200 mm bis 2" x 2" / 50×50 mm). Drei kleinere Messtische bis 6" x 4" (150×100 mm) sind mit MM-400N kompatibel. Die größten Tische verfügen über eine Feindrehsteuerung zur präzisen Ausrichtung. MM-800N unterstützt große, schwere und hohe Bauteile (Beispiel: 300×200 mm XY-Weg, bis zu 20 kg, 200 mm Höhe über Tischglas).

Controller und Software
Die MM-Controller-Schnittstelle überträgt LED-Beleuchtungsparameter, XY-Koordinaten und Z-Achsendaten an Nikons DP-E1A Datenerfassungseinheit und die E-MAX Software. DP-E1A verbindet Genauigkeit mit Bedienfreundlichkeit; Lern- und Messdateien sind per USB exportierbar. E-MAX bietet eine einheitliche GUI für Messwerkzeuge, Datenverarbeitung und Export.

Modularität und Zubehör
Modulares System mit zwei optischen Optionen und breitem Sortiment an Zubehör zur Optimierung der Messleistung und Inspektionsabläufe. Optionales Focusing-Aid (FA) projiziert Muster zur wiederholbaren Z-Achsen-Fokussierung und reduziert Bedienereinfluss.

Hauptmerkmale

• Präzise, wiederholbare mechanische Konstruktion mit langer Lebensdauer
• Nikon CFI60-2 Objektivsystem: großer Arbeitsabstand, telezentrische Optik, mehrere Kontrastmodi (BF, DF, POL, DIC)
• Echte LED-Durchlichtbeleuchtung mit weißen und grünen Quellen; Intensitätssteuerung am Gerät oder PC
• Aperturblendensteuerung am Durchlichtbeleuchter zur Optimierung von Kontrast und Auflösung
• Breites Angebot an Messtischen (sechs für MM-800N; drei kleinere kompatibel mit MM-400N)
• Feindrehsteuerung an den größten Tischen für präzise Ausrichtung
• Leistungsfähig für große, schwere und hohe Bauteile (z. B. MM-800N: 300×200 mm, bis 20 kg, 200 mm Höhe)
• MM-Controller-Schnittstelle zur Übertragung von Tisch- und Beleuchtungsdaten an DP-E1A und PC
• DP-E1A Datenerfassungseinheit und E-MAX Software für Messverarbeitung und USB-Export
• Optional: Focusing-Aid (FA) zur Verbesserung der Z-Achsen-Wiederholgenauigkeit

Anwendungen
Inspektion und Messung von Bauteilen in Branchen wie Elektronik (z. B. Wire-Bond-Höhen), Steckerkontakten und anderen Bauteilen, die präzise 2D-/3D-Messungen und Verifizierungen erfordern.

Technische Daten

• Serienbezeichnung: MM-400N und MM-800N Serie
• Messarten: 2D- und 3D-Merkmalsmessung und Bildanalyse
• Objektivsystem: Nikon CFI60-2 (unterstützt BF, DF, POL, DIC)
• Beleuchtung: LED-Durchlicht (weiß und grün), Intensität steuerbar am Gerät oder PC
• Apertursteuerung: Blende am Durchlichtbeleuchter zur Kontrast-/Auflösungsoptimierung
• Tische (Beispiele): MM-800N 12" x 8" bis 2" x 2" (300×200 mm bis 50×50 mm); drei kleinere bis 6" x 4" (150×100 mm) kompatibel mit MM-400N
• Tischfunktionen: Feindrehsteuerung an den größten Tischen
• Maximale Probenkapazität (MM-800N Beispiel): bis zu 20 kg; bis zu 200 mm Höhe über Tischglas
• Datenverarbeitung: DP-E1A; E-MAX Software für GUI, Verarbeitung und Export
• Konnektivität/Export: Lern- und Messdateien per USB exportierbar (DP-E1A)
• Optionen: Focusing-Aid (FA) für wiederholbare Z-Messungen
• System: Modulare Architektur mit breiter Zubehörkompatibilität
