Simulations-Softwaremodul NCSIMUL NCdoc

Visualisierungzur Werkzeug-Daten- und GrafikgenerierungBearbeitungs-Programmier

Übersicht

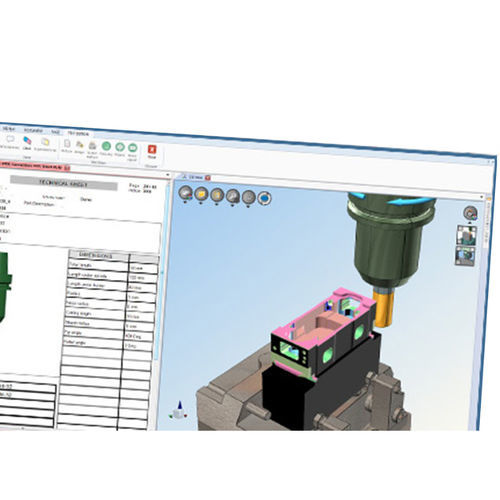

NCdoc ist ein Werkzeug zur Erstellung von Anweisungsblättern für CNC-Bediener und ist in NCSIMUL Machine integriert. CNC-Bediener und Verantwortliche in der Werkstatt können über NCSIMUL Player Synchro in Echtzeit mit dem aktuellen Bearbeitungszyklus auf alle Anweisungsblätter zugreifen.

Automatische technische Daten

• Schnell technische Blätter erzeugen und bearbeiten, die von CNC-Bedienern benötigt werden.
• Ein verlässlicher Fertigungsprozess ohne Fehlinterpretationen.
• Nutzen Sie 3D-Technologien aus der CAM-Programmierung: Bearbeitungssimulation, die Werkzeugparameter, G-Code und die virtuelle Maschinenumgebung integriert.

Werkzeugblätter

• Identifikator
• Komponentenliste
• Liste der Einstellungen
• 3D-Ansichten des Werkzeugs

Prozessblätter

• Spannmittel-/Aufspannvorrichtung
• Spindeldrehzahl, Vorschub und Werkzeugkompensationsdaten

Anweisungsblätter

• Anpassung an Benutzeranforderungen
• Beschreibung von Maßnahmen (Maschinenstopps)
• Bearbeitungshistorie
• Prüfliste der Operationen

Prüfblätter

• Messart
• Lokalisierung
• Nennwerte
• Zuordnung von Toleranzen

Die NCdoc-Vorteile

• Bearbeiten und veröffentlichen Sie Ihre technischen Blätter mit einem Klick (Selbstprüfungen, Werkzeuge etc.).
• Verwenden Sie Standarddokumente, um die Kommunikation zwischen Abteilungen zu verbessern.
• Greifen Sie in Echtzeit auf alle technischen Blätter zu, die mit Ihrem aktuellen NC-Programm verknüpft sind.
• Mit klaren, aktuellen Anweisungen reduzieren Sie das Risiko von Fehlern beim Bearbeiten (präzise Maßangaben).
• Intelligenter Assistent für die Bearbeitung von Blättern: automatisierte Eingabe, automatische Erfassung von Simulationsdaten (3D, Zykluszeit, Schnittbedingungen etc.).
• Lebenszyklus-Management für technische Blätter (Version, Freigabe, Änderungshistorie etc.).
• Vordefinierte, anpassbare Dokumentbibliothek im Corporate-Format.
• Echtzeitsynchronisation der technischen Blätter über NCSIMUL Player.
• Zugriff von Ihrem Touch-Tablet oder PC.

Integration & Workflow
In NCSIMUL Machine integriert und so konzipiert, dass es Teil der NC-Dokumentation und des Werkstatt-Workflows ist. Bietet Ein-Klick-Veröffentlichung und unterstützt einen unternehmensweiten Veröffentlichungsprozess in Verbindung mit NCSIMUL Publisher.

Technische Daten / Spezifikationen

• Integration: NCSIMUL Machine (Add-in) und NCSIMUL Player Synchro zur Echtzeitsynchronisierung.
• Ausgaben: Werkzeugblätter, Prozessblätter, Anweisungsblätter, Prüfblätter (oben beschrieben).
• Datenquellen: Simulationsergebnisse der Bearbeitung einschließlich 3D-Visualisierungen, Zykluszeit, Schnittbedingungen, G-Code und virtuelle Maschinenumgebung.
• Bearbeitung: Intelligenter Assistent für automatisierte Eingaben und vordefinierte, anpassbare Dokumentvorlagen.
• Dokumentenlebenszyklus: Versionskontrolle, Freigabe- und Änderungsverlauf.
• Zugriff: Touch-Tablet- und PC-Oberflächen; werkstattzugängliche Anweisungsblätter synchronisiert mit Maschinenzyklen.
• Veröffentlichung: Ein-Klick-Veröffentlichung; kompatibel mit NCSIMUL Publisher zur erweiterten Veröffentlichung technischer Inhalte.
