Industrie-Simulator NCSIMUL Composites

CAD/CAMNetzwerkPräzision

Übersicht

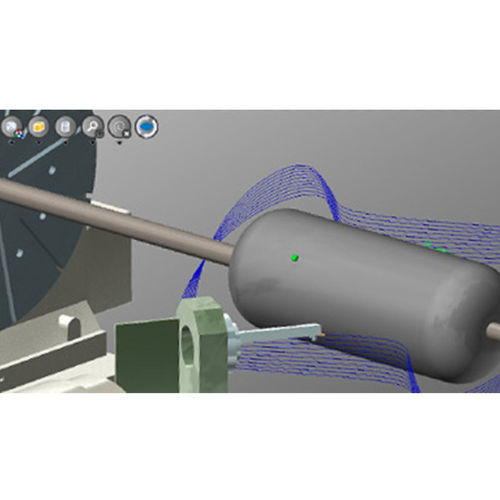

NCSIMUL Machine Composites ermöglicht die realistische und effiziente Simulation der Materialauflage für Faserplatzierung (Filamente oder Bänder) und Filamentwicklung. Das Modul sammelt automatisch Simulationsdaten wie 3D-Modelle, Zykluszeit, Schneidbedingungen und abgelegte Faserlänge.

• Berücksichtigt Ausgangsmaterial, bereits abgelegtes Material und Rollerposition
• Präzise und unabhängige Positionierung jeder Faser im Band
• Schnittkontrolle für jede Faser
• Erweiterte Visualisierung des vollständigen Endteils mit selektiver Schicht-für-Schicht-Anzeige
• Messung der abgelegten Lagen: Lagehöhe, Winkel und Abstand zwischen Bändern

NC-Programmanalyse

• Anzeige des Lagenpfads sofort nach Laden des NC-Programms
• Decodierung von G-Code, einschließlich Hersteller-Makros, Variablen und strukturierter Programmierung (z. B. Siemens840D, Heidenhain, Fanuc)
• Automatische Erkennung von Programmfehlern: ISO-Syntax und Bewegungen außerhalb des Bereichs
• Verknüpfung von 3D-Ansicht, Quellprogramm und Informationsfenster für interaktive Prüfung
• Integrierter Code-Editor für direkte Korrekturen auf universellen Steuerungen
• Schneller Zugriff auf reale NC-Parameter: Variablen, Maschinenstatus usw.

Materialauflage-Simulation

• Echtzeit-Berechnung der Auflage mit hoher Präzision
• Erkennung von Kollisionen und Auflageproblemen vor der Produktion
• Flüssige Navigation (verschieben, drehen, zoomen) während der Simulation
• Unterstützung für unbegrenzte Dateigrößen
• Auflistung und Kategorisierung von Auflage- und Kollisionsproblemen: nicht gestreckte Fasern, Lenkungsprobleme, fehlender Kontakt zwischen Rohmaterial und Werkstoff
• Verwenden Sie Simulationsergebnisse, um NC-Programme vollständig zu korrigieren

Ergebnisanalyse

• Werkzeuge zur Überwachung von Auflagekennzahlen: abgelegte Faserlänge, Schichtdicke, Schnittwinkel der Bänder, Abstand zwischen Fasern
• Erstellung dynamischer 3D-Schnitte der Ergebnisse zur Prüfung
• Export von Simulationsausgaben (3D-Hülle, Werkzeugweg, Schichtdaten) an Konstruktions-/CAD-Systeme

Bedienerfreundlichkeit & Integration

• Ergonomie für die interaktive Nutzung zwischen NCSIMUL Machine und CAM-Systemen
• Realistische G-Code-Simulation für Faserplatzierung und Filamentwicklung
• Kollisions- und Alarmerkennung: nicht gestreckte Fasern, Lenkung und Kein-Kontakt-Zustände
• Vergleich des tatsächlich abgelegten Lagenpfads mit dem programmierten Pfad
• Universal Machine Technology unterstützt eine unbegrenzte Anzahl an Achsen (Roboter und komplexe NC-Maschinen)
• Schnittstellen zu gängigen CAD/CAM-Plattformen (CATIA, NX, Pro/ENGINEER, MasterCAM, Edgecam, TopSolid CAM)

Funktionen / technische Daten

• Unterstützte Methoden: Faserpositionierung (Filamente/Bänder) und Filamentwicklung
• Automatische Erfassung von Simulationsdaten: 3D-Modelle, Zykluszeit, Schneidbedingungen, abgelegte Faserlänge
• G-Code-Decodierung und Unterstützung gängiger Steuerungen (Siemens840D, Heidenhain, Fanuc)
• Echtzeit-Auflageberechnung und Kollisionsdetektion
• Messausgaben: Platten-/Lagenstärke, Schichtdicke, Winkel zwischen Bändern, Abstand zwischen Fasern, Länge der abgelegten Fasern
• Exportformate: 3D-Hülle, Werkzeugweg und Schichtdaten zur Übergabe an Konstruktions-/CAD-Systeme
• Skalierbarkeit: unbegrenzte Dateigröße und Unterstützung unbegrenzter Achszahlen
• Interaktive Visualisierung: selektive Schichtanzeige und dynamische 3D-Schnitte
