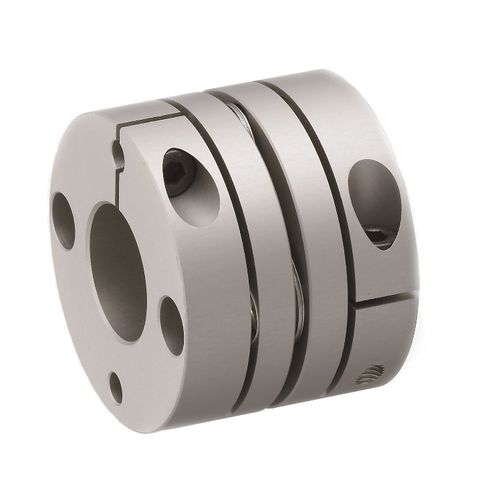

Scheibenkupplung Servoflex SFC SA2

kompaktAluminiumfür Servomotor

Produktübersicht
Die Single Flex SA2 Ausführung der Servoflex SFC Reihe ist eine Lamellenkupplung, die sehr hohe Torsionssteifigkeit mit Ausgleich von axialen, angularen und parallelen Versätzen kombiniert. Die Naben bestehen aus hochfester Aluminiumlegierung, wodurch das Trägheitsmoment reduziert wird und die Kupplung sich für Servoantriebe und dynamische Anwendungen eignet.

Eigenschaften

• Naben aus hochfester Aluminiumlegierung
• Sehr geringes Trägheitsmoment
• Hohe Drehsteifigkeit
• Ausgleich axialer, angularer und paralleler Versätze
• RoHS konform
• Drehmomentbereich: 0,25 bis 250 Nm (modellabhängig)
• 3D CAD Daten für einzelne Modelle verfügbar

Technische Daten — Zusammenfassung

• Drehmomentbereich: 0,25–250 Nm modellabhängig
• Torsionssteifigkeit: von ca. 190 Nm/rad bis in den Bereich hoher 10^4–10^5 Nm/rad je nach Größe
• Trägheitsmoment: ca. 0,06×10^-6 kg·m^2 bis ca. 1891×10^-6 kg·m^2 über die Baureihe
• Max. Drehzahlen: modellabhängig (z. B. 10.000–140.000 min^-1)
• Versatzgrenzen: siehe Modelltabellen für parallele, winkelige und axiale Werte

Abmessungen (Auswahl)
Detailabmessungen sind für jedes Modell in der vollständigen Datenblatt‑ und 3D‑Datei verfügbar. Beispielswerte: SFC-002SA2 — d1 3–5 mm, D 12 mm, L 12.35 mm, Masse 0,003 kg; SFC-100SA2 — d1 32–45 mm, D 104 mm, L 69.8 mm, Masse 1,202 kg. Für vollständige Maßtabellen und Modellwahl kontaktieren Sie uns.

Anwendungen / Branchen

• Werkzeugmaschinen
• Servomotoren, Robotik und Handling‑Automatisierung
• Maschinenbau und Sondermaschinen

Merkmale / Spezifikationen

• Serie: Servoflex SFC SA2
• Material: Naben aus hochfester Aluminiumlegierung
• Drehmomentbereich: 0,25–250 Nm (modellabhängig)
• Hohe Torsionssteifigkeit bei geringem Trägheitsmoment — optimiert für Servoantriebe
• Ausgleichsfunktion für axiale, winkelige und parallele Versätze (modellabhängig)
• Max. Drehzahl: siehe Modellangaben
• RoHS konform
• 3D CAD Daten für einzelne Modelle verfügbar
