Edelstahlkupplung MHS series

Aluminiumfür medizinische Gerätefür Servomotor

Produktbeschreibung

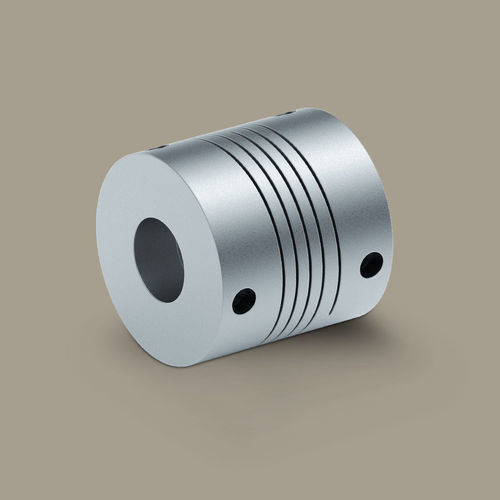

Die MHS Helixkupplung ist eine kompakte, einteilige Präzisionskupplung mit spiralförmigen Schlitzen, die hohe torsionale Steifigkeit mit kontrollierter Flexibilität zur Ausgleichung von Wellenfehlstellungen verbindet. Die Befestigung erfolgt mittels Schrauben, was eine einfache Montage und zuverlässigen Betrieb in dynamischen Antriebs- und Maschinenbauanwendungen ermöglicht.

Hauptmerkmale

• Kurzzeitiges Drehmoment: ca. 0,71 bis 8,9 Nm (modellabhängig)
• Hohe torsionale Steifigkeit kombiniert mit kontrollierter Flexibilität
• Kompen­siert winkelige, parallele und axiale Fehlstellungen
• Hohe Rundlaufgenauigkeit für präzise Anwendungen
• Verschleißfreie, wartungsarme Einteiler-Konstruktion
• Geeignet für hohe Drehzahlen bis 10.000 1/min
• Befestigung mittels Schrauben für einfache und sichere Montage

Verfügbare Werkstoffe

• Aluminium-Ausführung
• Edelstahl-Ausführung
• Weitere Materialien auf Anfrage

Anwendungen / Branchen

• Servoantriebstechnik: hohe Dynamik, Präzision und Zuverlässigkeit für Servosysteme
• Verpackungs- & Lebensmittelindustrie: hohe Taktzahlen und Prozesssicherheit
• Medizintechnik: Bildgebung, Labor- und OP-Systeme mit höchsten Präzisionsanforderungen

Merkmale / Technische Spezifikationen

• Modellreihe: MHS (verfügbare Größen: 015, 020, 025, 030)
• Materialvarianten: Aluminium und Edelstahl
• Drehmomentspektrum (kurzzeitig): ca. 0,71 Nm (kleinstes Aluminium) bis 8,9 Nm (größtes Edelstahl)
• Kompen­siert winkelige, parallele und axiale Fehlstellungen (typ. ±0,25 mm parallel, 5° winkel)
• Einteiliger Aufbau mit spiralförmigen Schlitzen: hohe Rundlaufgenauigkeit, verschleißfrei und wartungsarm
• Befestigung mittels Schrauben
• Max. Drehzahl: bis zu 10 000 min^-1
• Detaillierte technische Tabellen (Drehmoment, Steifigkeit, Trägheit, Masse) für jedes Modell und Material sind oben angegeben
