Scheibenkupplung Servoflex SFC SA2 C

Aluminiumfür Motorfür Wellen

Produktübersicht

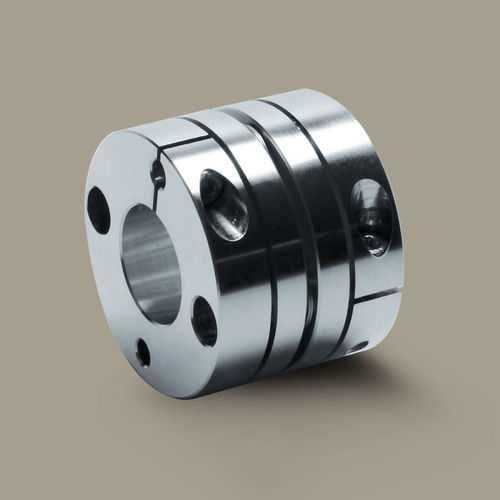

Die Single Flex SA2 Reinraum-Version der Servoflex-Baureihe von Miki Pulley ist gereinigt, montiert (ISO-Klasse 6) und verpackt für den Einsatz in Reinräumen. Sie vereint extrem hohe Torsionssteifigkeit mit Ausgleichsfähigkeit für axiale, winkel- und parallele Versätze und bietet aufgrund der leichten, hochfesten Aluminiumlegierung sehr geringe Massenträgheit.

Wesentliche Merkmale

• Naben aus hochfester Aluminiumlegierung
• Reinraumgeeignete Oberflächenbehandlung (ISO-Klasse 6)
• Sehr geringes Trägheitsmoment
• Hohe Torsionssteifigkeit
• Drehmomentbereich: 5 bis 100 Nm (je nach Modell)

Technische Daten (Servoflex SFC SA2 Reinraum)
Modell | Typ | Nenndrehmoment (Nm) | Versatz parallel (mm) | Versatz Winkel (°) | Versatz axial (mm) | Max. rpm (min-1) | Torsionssteifigkeit (Nm/rad) | Axialsteifigkeit (N/mm) | Trägheitsmoment (kg*m^2) | Masse (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72

Abmessungen (Einheit: mm)
Modell | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45

Anwendungsbereiche
Empfohlen für Maschinenbau, Servoanwendungen, Werkzeugmaschinen und Robotik, wo Reinraumtauglichkeit und hohe Torsionssteifigkeit bei niedriger Trägheit erforderlich sind.

Technische Spezifikationen

• Brand: Miki Pulley
• Baureihe / Modell: Servoflex SFC SA2 C (Reinraum-Version)
• Reinraumbehandlung: gereinigt, montiert und verpackt für Reinraumgebrauch (ISO-Klasse 6)
• Material der Naben: hochfeste Aluminiumlegierung
• Ausgleichsfähigkeit: axiale und winkelige Versätze; parallele Versatzwerte pro Modell oben angegeben
• Torsionssteifigkeit: Werte pro Modell oben angegeben (z. B. von 8.000 bis 140.000 Nm/rad je nach Modell)
• Nenndrehmoment pro Modell: detailliert oben (z. B. 5 Nm bis 100 Nm)
• Max. Drehzahl (rpm): bis zu 140.000 min-1 bei einigen Modellen (siehe Tabelle)
• Trägheit und Masse: Trägheits- und Massenwerte je Modell oben angegeben
