Scheibenkupplung Servoflex SFC DA2 C
doppeltAluminiumfür Motoren

Scheibenkupplung - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppelt / Aluminium / für Motoren

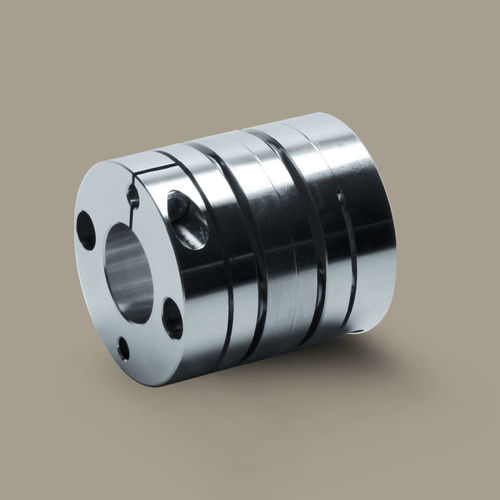

Scheibenkupplung - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppelt / Aluminium / für Motoren
Scheibenkupplung - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppelt / Aluminium / für Motoren - Bild - 2
Scheibenkupplung - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppelt / Aluminium / für Motoren - Bild - 3
Scheibenkupplung - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppelt / Aluminium / für Motoren - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Miki Pulley Europe AG

Eigenschaften

Typ
Scheiben
Aufbau
doppelt, Aluminium
Produktanwendung
für Kraftübertragungen, für Wellen, für Motoren, für Servomotor, für Maschinen, für Werkzeugmaschinen, für die Lebensmittelindustrie, für Robotik, für medizinische Geräte
Weitere Eigenschaften
für Ausrichtungsabweichungen, Ausgleichs
Drehmoment

Max: 100 Nm
(73,756215 ft.lb)

Min: 5 Nm
(3,687811 ft.lb)

Rotationsgeschwindigkeit

Max: 10.000 rpm
(62.831,8531 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Beschreibung

Beschreibung
Die Double Flex DA2-Ausführung der Servoflex SFC-Reihe ist eine reinraumgeeignete, flexible Kupplung, die für ISO Klasse-6-Umgebungen gereinigt, montiert und verpackt wird. Sie bietet hohe Verdrehsteifigkeit und kompensiert axiale, parallele und winkelige Fehlausrichtungen bei gleichzeitig niedriger Massenträgheit durch leichte, hochfeste Aluminiumlegierungsnaben.

Eigenschaften
  • Naben aus hochfester Aluminiumlegierung
  • Reinraumgeeignete Oberflächenbehandlung und Handhabung (ISO Klasse 6)
  • Extrem niedrige Trägheit
  • Hohe Verdrehsteifigkeit
  • Beispiel-Nennmomente: 5 bis 100 Nm (modellabhängig)


Technische Daten (Servoflex SFC DA2 cleanroom)
Modell | Typ | Nennmoment (Nm) | Paralleles Auslenkmaß (mm) | Winkelabweichung (°) | Axiales Spiel (mm) | Max. Drehzahl (min⁻¹) | Verdrehsteifigkeit (Nm/rad) | Axialsteifigkeit (N/mm) | Trägheit (kg·m²) | Masse (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

Spezifikationen / technische Hinweise
  • Reinraumhandhabung: gereinigt, montiert und verpackt, geeignet für Reinräume (ISO Klasse 6)
  • Nabenmaterial: hochfeste Aluminiumlegierung
  • Kompensationsfähigkeiten: axiale, parallele und winkelige Fehlausrichtung
  • Niedrige Massenträgheit durch Aluminiumkonstruktion (siehe Inertiewerte oben)
  • Hohe Verdrehsteifigkeit (Werte je nach Modell; siehe technische Daten)
  • Drehzahlangabe Beispiel: bis zu 10.000 min⁻¹ (modellabhängig)
  • Verfügbare Modelle: SFC-030DA2, SFC-035DA2, SFC-040DA2, SFC-050DA2, SFC-055DA2, SFC-060DA2, SFC-080DA2
