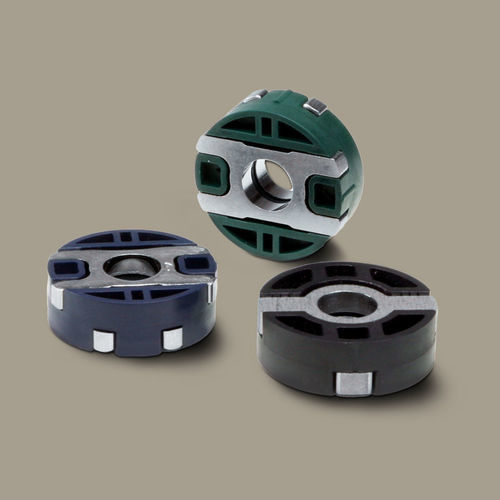

Oldham-Kupplung CPG

für Wellenfür Servomotorfür Lineargeber

Produktübersicht
Die Oldham-Kupplung CPG ist eine Kreuzschieberkupplung, die für Servomotoren entwickelt wurde. Sie kompensiert Wellenfehlstellungen zwischen Motor und Encoder, um eine präzise encoderbasierte Positionierung und eine gleichmäßige Drehmomentübertragung sicherzustellen.

Hauptmerkmale

• Nennmoment: 0,05 Nm
• Aufnahme paralleler Fehlstellungen: 0,1 mm
• Aufnahme winkeliger Fehlstellungen: 0,1°
• Toleranz bei axialer Fehlstellung: 0,3 mm
• Spielfreie, gleichmäßige Drehmomentübertragung
• Wärmeisolation vom Motor
• Höchstgeschwindigkeit: 3000 min^-1
• Betriebstemperatur: 0–110 °C (modellabhängig)
• Einfache Montage

Technische Daten

• Modell 1 — Nennmoment: 0,05 Nm; Parallele Fehlstellung: 0,1 mm; Winkel-Fehlstellung: 0,1°; Axial: 0,3 mm; Max. U/min: 3000; Betriebstemp.: 0–110 °C
• Modell 2 — Nennmoment: 0,05 Nm; Parallele Fehlstellung: 0,1 mm; Winkel-Fehlstellung: 0,1°; Axial: 0,3 mm; Max. U/min: 3000; Betriebstemp.: 0–111 °C

Abmessungen (mm)

• Modell 1 — Außendurchmesser: 30 mm; Wellendurchmesser: 10 mm; Gesamtlänge: 10 mm
• Modell 2 — Außendurchmesser: 30 mm; Wellendurchmesser: 10 mm; Gesamtlänge: 10 mm

Anwendungen und Kompatibilität

• Servomotor‑Encoder‑Verbindungen für hochpräzise Positioniersysteme
• Robotik, Automatisierung und CNC-Maschinen
• Verpackungs- und Fördertechnik

Montage und Wartung

• Einfache axiale Montage; kompatibel mit 10 mm Wellen
• Geringer Wartungsaufwand; regelmäßige Fehlstellungsprüfungen empfohlen
• Geeignet für Anwendungen, die elektrische/thermische Trennung zwischen Motor und Encoder erfordern
