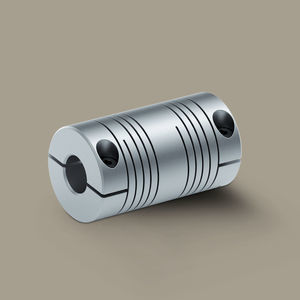

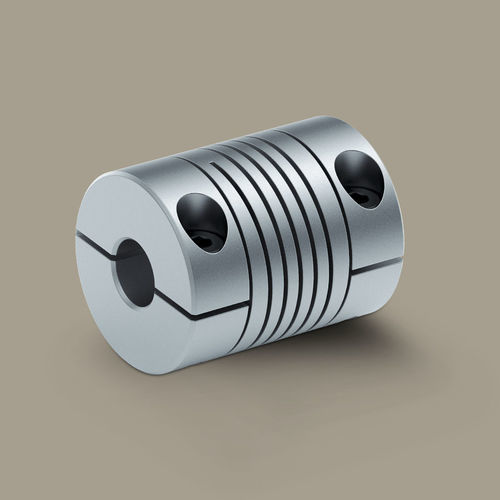

Drehelastische Kupplung MHC series

EdelstahlAluminiummit Klemmnaben

Produktbeschreibung
Die Wendelkupplung MHC überzeugt durch ihre verlängerte Bauform und verbesserte Flexibilität bei gleichzeitig stabiler Drehmomentübertragung. Durch die Klemmnabenbefestigung wird eine kraftschlüssige, spielfreie Verbindung zwischen Wellen gewährleistet. Sie eignet sich besonders für Anwendungen mit erhöhtem Bedarf an Versatzausgleich und sorgt für vibrationsarme und präzise Bewegungen.

Hauptmerkmale

• Kurzfristiges Drehmoment: ca. 0,71 bis 8,9 N·m
• Erhöhte Flexibilität durch optimierte Geometrie
• Zuverlässiger Ausgleich von Wellenversatz (parallel ±0,25 mm; winkelmäßig bis 5°; axial ±0,25 mm)
• Hohe Rundlaufgenauigkeit für präzise Anwendungen
• Verschleißfrei und wartungsarm durch einteilige Bauweise
• Hohe Drehzahlen bis 10.000 rpm

Anwendungsbereiche

• Servoantriebstechnik
• Verpackungs- und Lebensmittelindustrie
• Medizintechnik

Caractéristiques / spécifications techniques

• Modell / Serie: MHC
• Brand: Miki Pulley
• Montage: Klemmnabenbefestigung (kraftschlüssig, spielfrei)

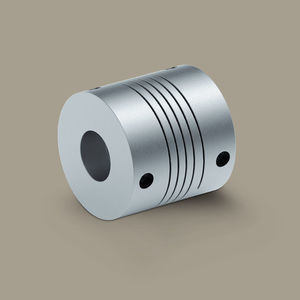

• Materialvarianten: Aluminium-Ausführung, Edelstahl-Ausführung
• Drehmomentbereich (Kurzfristig): ca. 0.71 Nm bis 8.9 Nm (je nach Modell)
• Max. Drehzahlen: bis 10,000 min^-1
• Versatzausgleich: Parallel ±0,25 mm; Winkel 5°; Axial ±0,25 mm (typische Werte)
• Eigenschaften: vibrationsarm, hohe Rundlaufgenauigkeit, verschleißfrei, wartungsarm
• Einteilige Bauweise für verschleißfreien, wartungsarmen Betrieb
• Klemmnabenbefestigung für kraftschlüssige, spielfreie Wellenverbindungen
• Detaillierte technische Tabellen für Aluminium- und Edelstahl-Ausführungen (Drehsteifigkeit, Radial-/Axialfedersteifigkeit, Trägheitsmoment, Masse)
• Abmessungen je Modell angegeben (d1/d2 min/max, D, L, I1, I2, S)
• PDF-Datenblatt verfügbar
