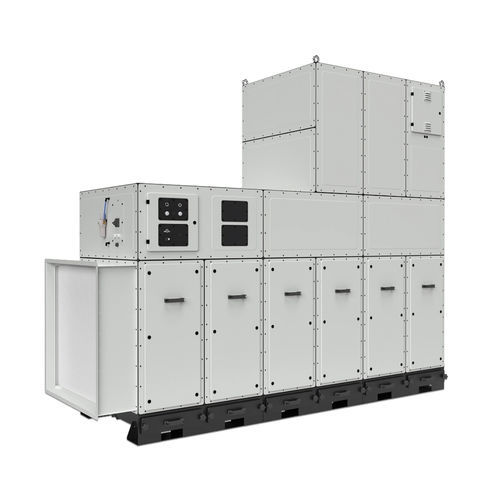

Patronenfiltersystem FPMXL-12 series

mit filterpatronefür SchweißrauchStaub

Produktübersicht
FPMXL-12 ist das Spitzenmodell der Serie: ein industrielles Absaugsystem mit Patronenfiltern und zwölf Filterkartuschen. Entwickelt zur Behandlung großer Mengen kontaminierter Luft in schweren Anlagen wie Stahlwerken, großen Werkstätten und im 3-Schicht-Betrieb. Große Filterfläche und modulare Erweiterungsmöglichkeiten.

Merkmale

• gezielte Erfassung an der Quelle
• hohe Absaugleistung
• sichere und ergonomische Bedienung
• modulares CORE/PRO-Design
• einfache und sichere Handhabung der Kartuschen mit automatischer Reinigung

Anwendung

• Schweißrauch
• Löten und Hartlöten
• Schleifen von Bauteilen aus Stahl und Edelstahl
• Schnittprozesse
• Polieren

Konstruktion

• stabiler Stahlrahmen mit hochwertiger Blechverkleidung
• vertikal angeordnete Patronenfilterelemente
• automatisches Impuls-Reinigungssystem für Filter
• 6 Staubschubladen, Kapazität 6 × 20 dm³ (je 20 L)
• 12 Patronenfilter mit Gesamtfilterfläche bis zu 360 m² (PTFE / eXtreme Option: 288 m² / 360 m²)

FPMXL-12 Parameter
CORE
FPMXL-12-110 | 8000 m³/h | 3~400V | 11 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | Zeichnungsnr.: 103865-110C
FPMXL-12-150 | 12000 m³/h | 3~400V | 15 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | Zeichnungsnr.: 103865-150C
PRO
FPMXL-12-110 | 8000 m³/h | 3~400V | 11 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | Zeichnungsnr.: 103865-110P
FPMXL-12-150 | 12000 m³/h | 3~400V | 15 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | Zeichnungsnr.: 103865-150P

Technische Daten

• Modell: FPMXL-12
• Serienvarianten: CORE und PRO
• Anzahl Patronenfilter: 12
• Gesamtfilterfläche: bis zu 360 m² (PTFE / eXtreme: 288 m² / 360 m²)
• Staubschubladen: 6 × 20 dm³ (je 20 L)
• Luftvolumenstrom: 8000 m³/h (110) oder 12000 m³/h (150)
• Stromversorgung: 3~400V | 50 Hz
• Installierte Motorleistung: 11 kW (110) oder 15 kW (150)
• Konstruktion: Stahlrahmen, Blechverkleidung, vertikale Kartuschen, automatische Reinigung
• Typische Anwendungen: Schweißen, Löten, Schleifen, Schneiden, Polieren
• Dokumentation / Zeichnungsnummern: CORE 103865-110C / 103865-150C; PRO 103865-110P / 103865-150P
