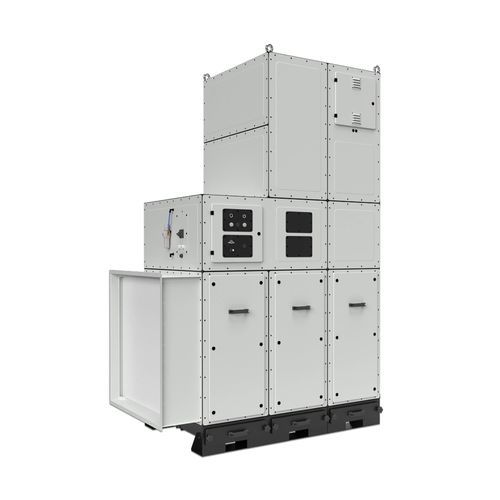

Patronenfiltersystem FPMXL-06 series

Ansaugmit filterpatroneRauch

Produktübersicht
Der FPMXL-06 ist ein industrielles Mehrpunkt-Absaug- und Filtersystem für umfangreiche Produktionslinien. Er bietet eine große Filterfläche und optional PTFE/eXtreme-Medien zur Verbesserung der Partikelabscheidung und Luftstrom-effizienz. Erhältlich in den Ausführungen CORE und PRO und geeignet zur Integration in Automatisierungs- und Überwachungssysteme für Dauerbetrieb.

Eigenschaften

• speziell entwickelt für die Absaugung von Metallrauch und -stäuben
• effiziente Absaugung direkt an der Entstehungsstelle für Mehrpunktanlagen
• Betriebssicherheit und ergonomischer Zugang zur Wartung
• modulares Design für skalierbare Anlagen
• einfache und sichere Handhabung der Patronenfilter

Anwendungsbereiche

• Absaugung von Schweißrauch
• Abführung von Löt- und Lötrauch
• Schleifen von Stahl- und Edelstahlteilen
• Absaugung bei Schneidprozessen
• Polier- und Endbearbeitungsprozesse

Konstruktion

• robuster Stahlrahmen mit hochwertigen Blechverkleidungen
• vertikal angeordnete Patronenfilterelemente (6 Patronen)
• automatisches Reinigungs-system für Filterelemente (Impulsreinigung)
• 3 Staubschubladen; Kapazität: 3 x 20 dm³ (20 L je Schublade)
• Option PTFE / eXtreme zur Erhöhung der Filterfläche auf bis zu 180 m²

FPMXL-06 Parameter
CORE
Modell | max. Luftstrom | Stromversorgung | Motorleistung | Filterfläche (Standard / eXtreme) | Staubschubladen | Zeichnungsnummer
FPMXL-06-075 | 6000 m³/h | 3~400V | 7,5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075C
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110C
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150C
PRO
Modell | max. Luftstrom | Stromversorgung | Motorleistung | Filterfläche (Standard / eXtreme) | Staubschubladen | Zeichnungsnummer
FPMXL-06-075 | 6000 m³/h | 3~400V | 7,5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075P
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110P
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150P

Technische Daten

• Modell: FPMXL-06 (Varianten: -075, -110, -150; CORE und PRO Versionen)
• Luftmengenoptionen: 6000 m³/h, 8000 m³/h, 12000 m³/h
• Stromversorgung: 3~400V, 50Hz
• Motorleistungen: 7,5 kW, 11 kW, 15 kW
• Filterkonfiguration: 6 vertikal angeordnete Patronenfilter
• Filterfläche: 144 m² (Standard) / 180 m² (eXtreme/PTFE Option)
• Automatisches Impulsreinigungssystem enthalten
• Staubschubladen: 3 x 20 dm³ (20 L je Schublade)
• Konstruktion: Stahlrahmen mit Blechverkleidung
• Geeignet zur Integration mit Automatisierungs- und Überwachungssystemen
• Typische Anwendungen: Schweißen, Löten, Schleifen, Schneiden, Polieren
