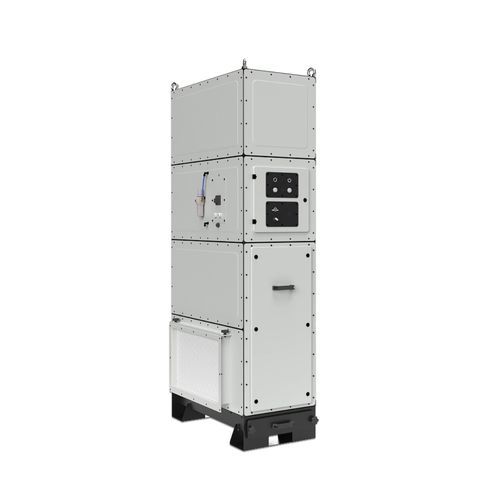

Patronenfiltersystem FPMXL-02 series

mit filterpatronefür SchweißrauchStaub

Produktübersicht
Entwickelt für die Absaugung und Filtration trockener luftgetragener Verunreinigungen, die bei Schweiß-, Schneid- und Schleifarbeiten entstehen. Das Modell FPMXL-02 ist die kleinste Variante der Serie; eine kompakte Lösung für kleinere Arbeitsplätze, Labore und stationäre Absaugpunkte. Trotz geringer Stellfläche bietet es eine effektive Filtration durch Kartuschenfilter mit automatischer Reinigung. Geeignet für Installationen mit begrenztem Platz.

Eigenschaften

• kompakte Abmessungen
• für standortnahe Absaugung ausgelegt
• effektive Absaugung an der Entstehungsstelle
• sichere und ergonomische Handhabung
• modulares Design
• einfache und sichere Handhabung der Filterkartuschen

Anwendungen

• Schweißen
• Löten
• Schleifen von Stahl- und Edelstahlteilen
• Schneiden
• Polieren

Aufbau

• Stahlrahmen mit Blechverkleidung
• vertikal angeordnete Kartuschen-Filterelemente
• automatisches Reinigungssystem für Filterelemente
• eine Staubschublade mit einem Volumen von 20 dm³
• zwei Kartuschen-Filterelemente mit einer Gesamtfläche bis zu 60 m²

FPMXL-02 Parameter (Tabelle)
Kategorie | Parameter | Förderleistung max | Stromversorgung | Leistung | PTFE / eXtreme Oberfläche | Staubschublade | Zeichnungs-Nr.
CORE - FPMXL-02-022 | Förderleistung max: 2000 m³/h | Stromversorgung: 3~400V | 50Hz | Leistung: 2,2 kW | PTFE / eXtreme Oberfläche: 48 m² / 60 m² | Schublade: 1 x 20 dm³ | Zeichnungs-Nr.: 105758-022C
CORE - FPMXL-02-040 | Förderleistung max: 2000 m³/h | Stromversorgung: 3~400V | 50Hz | Leistung: 4,0 kW | PTFE / eXtreme Oberfläche: 48 m² / 60 m² | Schublade: 1 x 20 dm³ | Zeichnungs-Nr.: 105723-040C
PRO - FPMXL-02-022 | Förderleistung max: 2000 m³/h | Stromversorgung: 3~400V | 50Hz | Leistung: 2,2 kW | PTFE / eXtreme Oberfläche: 48 m² / 60 m² | Schublade: 1 x 20 dm³ | Zeichnungs-Nr.: 105758-022P
PRO - FPMXL-02-040 | Förderleistung max: 2000 m³/h | Stromversorgung: 3~400V | 50Hz | Leistung: 4,0 kW | PTFE / eXtreme Oberfläche: 48 m² / 60 m² | Schublade: 1 x 20 dm³ | Zeichnungs-Nr.: 105723-040P

Einzelne Produktvarianten

• CORE | PRO
• FPMXL-02-022 (CORE / PRO) — Zeichnungs-Nr.: 105758-022C (CORE), 105758-022P (PRO)
• FPMXL-02-040 (CORE / PRO) — Zeichnungs-Nr.: 105723-040C (CORE), 105723-040P (PRO)

Technische Daten

• Modell: FPMXL-02 (Varianten: FPMXL-02-022, FPMXL-02-040)
• Maximale Förderleistung: 2000 m³/h
• Stromversorgung: 3~400V | 50Hz
• Installierte Motorleistung: 2,2 kW (022) oder 4,0 kW (040)
• Filterkartuschenfläche (PTFE / eXtreme): 48 m² / 60 m²
• Kapazität der Staubschublade: 1 x 20 dm³
• Konstruktion: Stahlrahmen mit Blechverkleidung; vertikal angeordnete Kartuschenelemente; automatisches Reinigungssystem
• Konstruktion: kompakt, modular, ausgelegt für Absaugung an kleinen Arbeitsplätzen und in Laboren
