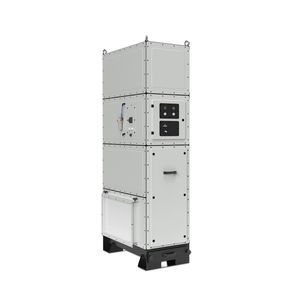

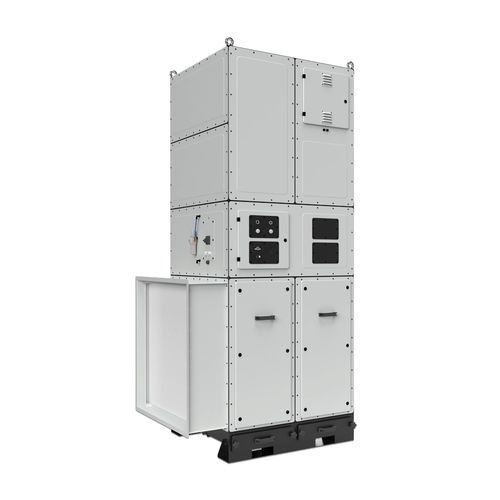

Patronenfiltersystem FPMXL-04 series

Partikelmit filterpatronefür Schweißrauch

Übersicht
Der FPMXL-04 ist ein industrieller Staubabscheider für den mittleren Einsatzbereich, ausgelegt für mittelgroße Absaugsysteme. Vier Kartuschenfilter ermöglichen die effektive Abscheidung von Staub, Schweißrauch und Feinpartikeln in der Metallverarbeitung, beim Schleifen, in der Bulk-Verpackung und ähnlichen Produktionsprozessen.

Eigenschaften

• gezielte Absaugung direkt an der Quelle
• effektive Entfernung von Schweißrauch und Feinstaub
• sichere und ergonomische Wartung
• modulares Design mit CORE- und PRO-Varianten
• einfache und sichere Handhabung der Filterkartuschen

Anwendungen

• Schweißen
• Löten
• Schleifen von Stahl und Edelstahl
• Schneiden
• Polieren

Konstruktion

• robuster Stahlrahmen mit hochwertiger Blechverkleidung
• vertikal angeordnete Kartuschenfilter
• automatisches Reinigungssystem für Filterelemente
• zwei Staubschubladen (in der Konstruktion als 2 x 20 dm³ angegeben)
• vier Kartuschenfilter mit einer Gesamtfilterfläche bis zu 120 m²

FPMXL-04 Parameter
CORE
FPMXL-04-040 | max. Volumenstrom: 4000 m³/h | Versorgung: 3~400V | 50Hz | Leistung: 4,0 kW | PTFE-Fläche / eXtreme: 96 m² / 120 m² | Staubschublade: 2 x 20 dm³ | Zeichnung Nr.: 103861-040C
FPMXL-04-075 | max. Volumenstrom: 6000 m³/h | Versorgung: 3~400V | 50Hz | Leistung: 7,5 kW | PTFE-Fläche / eXtreme: 96 m² / 120 m² | Staubschublade: 2 x 20 dm³ | Zeichnung Nr.: 103861-075C
FPMXL-04-110 | max. Volumenstrom: 8000 m³/h | Versorgung: 3~400V | 50Hz | Leistung: 11 kW | PTFE-Fläche / eXtreme: 96 m² / 120 m² | Staubschublade: 2 x 20 dm³ | Zeichnung Nr.: 103861-110C
PRO
FPMXL-04-040 | max. Volumenstrom: 4000 m³/h | Versorgung: 3~400V | 50Hz | Leistung: 4,0 kW | PTFE-Fläche / eXtreme: 96 m² / 120 m² | Staubschublade: 2 x 20 dm³ | Zeichnung Nr.: 103861-040P
FPMXL-04-075 | max. Volumenstrom: 6000 m³/h | Versorgung: 3~400V | 50Hz | Leistung: 7,5 kW | PTFE-Fläche / eXtreme: 96 m² / 120 m² | Staubschublade: 2 x 20 dm³ | Zeichnung Nr.: 103861-075P
FPMXL-04-110 | max. Volumenstrom: 8000 m³/h | Versorgung: 3~400V | 50Hz | Leistung: 11 kW | PTFE-Fläche / eXtreme: 96 m² / 120 m² | Staubschublade: 2 x 20 dm³ | Zeichnung Nr.: 103861-110P

Technische Daten

• Modell: FPMXL-04 (CORE / PRO Varianten verfügbar)
• Anzahl Kartuschenfilter: 4 (vertikal angeordnet)
• Gesamtfilterfläche: bis zu 120 m² (bei einigen Konfigurationen 96 m²)
• Max. Volumenstromoptionen: 4000 m³/h, 6000 m³/h, 8000 m³/h
• Leistungsoptionen: 4,0 kW; 7,5 kW; 11 kW
• Netzanschluss: 3~400V | 50Hz
• Automatisches Reinigungssystem für Filterelemente
• Staubschubladen: 2 x 20 dm³ (Konstruktion); in einigen Tabellen 2 x 20 m³ angegeben
• Robuster Stahlrahmen mit Blechverkleidung
• Typische Anwendungen: Schweißen, Löten, Schleifen, Schneiden, Polieren
