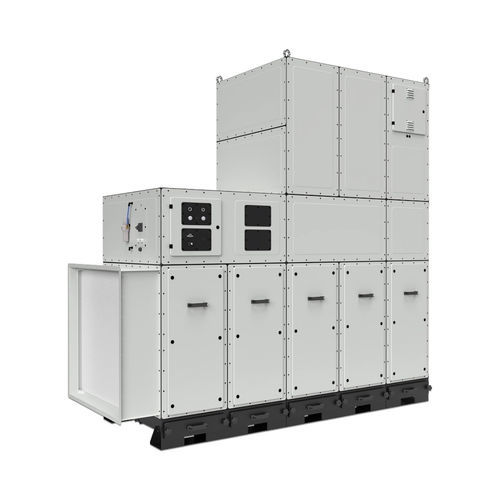

Patronenfiltersystem FPMXL-10 series

mit filterpatronefür SchweißrauchStaub

ProduktbeschreibungDer FPMXL-10 ist für die kontinuierliche Staubabsaugung an Mehrarbeitsplätzen, in pneumatischen Fördersystemen und in Prozessen mit stark staubbelasteten Materialien konzipiert. Das integrierte automatische Filterreinigungssystem ermöglicht verlängerte, unterbrechungsfreie Betriebszeiten und reduziert den manuellen Wartungsaufwand.

Merkmale

• gezielte Absaugung an der Quelle und an mehreren Arbeitsplätzen
• hohe Absaugleistung je nach Modell
• sicherheitsorientiertes Layout und ergonomischer Zugang
• modulares Design für standortspezifische Konfigurationen
• einfache und sichere Handhabung von Filterpatronen und Staubschubladen

Anwendungsbereiche

• Absaugung von Schweißrauch
• Entfernung von Löt- und Weichlöt-Rauch
• Schleifen von Stahl- und Edelstahlteilen
• Aufnahme von Schnittstaub
• Absaugung bei Polierarbeiten

Konstruktion

• stabiler Stahlrahmen, vollständig verkleidet mit hochwertigem Blech
• vertikal angeordnete Patronenfilterelemente für geringe Stellfläche
• automatisches Impuls-Reinigungssystem für die Filterpatronen
• 5 Staubschubladen mit einem Fassungsvermögen von je 5 × 20 dm³
• 10 Patronenfilter mit einer Gesamtfilterfläche von bis zu 300 m²

FPMXL-10 Parameter

• CORE — FPMXL-10-110 | Max. Luftvolumenstrom: 8.000 m³/h | Stromversorgung: 3~400V 50Hz | Leistung: 11 kW | PTFE-Oberfläche / eXtreme: 240 m² / 300 m² | Staubschubladen: 5 × 20 dm³ | Zeichn. Nr.: 103864-110C
• CORE — FPMXL-10-150 | Max. Luftvolumenstrom: 12.000 m³/h | Stromversorgung: 3~400V 50Hz | Leistung: 15 kW | PTFE-Oberfläche / eXtreme: 240 m² / 300 m² | Staubschubladen: 5 × 20 dm³ | Zeichn. Nr.: 103864-150C
• PRO — FPMXL-10-110 | Max. Luftvolumenstrom: 8.000 m³/h | Stromversorgung: 3~400V 50Hz | Leistung: 11 kW | PTFE-Oberfläche / eXtreme: 240 m² / 300 m² | Staubschubladen: 5 × 20 dm³ | Zeichn. Nr.: 103864-110P
• PRO — FPMXL-10-150 | Max. Luftvolumenstrom: 12.000 m³/h | Stromversorgung: 3~400V 50Hz | Leistung: 15 kW | PTFE-Oberfläche / eXtreme: 240 m² / 300 m² | Staubschubladen: 5 × 20 dm³ | Zeichn. Nr.: 103864-150P

Technische Daten

• Modelle: FPMXL-10-110, FPMXL-10-150 (CORE und PRO Varianten)
• Max. Luftvolumenstrom: 8.000 m³/h (110), 12.000 m³/h (150)
• Stromversorgung: 3~400V | 50Hz
• Leistung: 11 kW (110), 15 kW (150)
• PTFE-Oberfläche / eXtreme: 240 m² / 300 m²
• Staubschubladen: 5 × 20 dm³
• Filterelemente: 10 vertikal montierte Patronenfilter; automatisches Impuls-Reinigungssystem
• Konstruktion: stabiler Stahlrahmen mit hochwertiger Blechverkleidung
