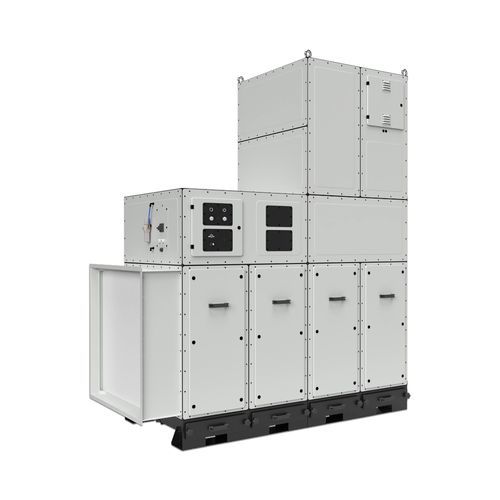

Patronenfiltersystem FPMXL-08 series

für SchweißrauchStaubselbstreinigend

Produktübersicht
Der FPMXL-08 ist ein Patronenabscheider für den Dauerbetrieb in staubintensiven Industrieumgebungen. Acht unabhängige Patronenmodule ermöglichen eine stufenweise Filtration und verlängerte Wartungsintervalle. Die Anlage ist für zentrale Absaugsysteme in größeren Produktionshallen und Werkstätten vorgesehen.

Eigenschaften

• Acht unabhängige Filterpatronen für modularen Betrieb
• Effiziente Absaugung an der Quelle, geeignet für Schweiß- und Schleifprozesse
• Sichere Handhabung und ergonomische Wartungszugänge
• Modulares Design für einfache Montage und Service
• Automatische Impuls-Reinigung zur Aufrechterhaltung der Leistung

Anwendung

• Absaugung von Schweißrauchen
• Rauchentwicklung bei Löten und Hartlöten
• Schleifen von Stahl- und Edelstahlkomponenten
• Schnittprozesse, die Staub erzeugen
• Polier- und Endbearbeitungsprozesse

Konstruktion

• Robuster Stahlrahmen mit Blechverkleidung
• Vertikal angeordnete Patronenfilterelemente für kompakte Bauweise
• Automatisches Patronenreinigungssystem (Impuls)
• 4 Staubschubladen, 4 x 20 dm³ (jeweils 20 dm³)
• 8 Filterpatronen mit einer Gesamtfilterfläche bis zu 240 m²

FPMXL-08 Parameter
Überschrift: Modell | max. Volumenstrom | Versorgung | Frequenz | Leistung | PTFE surface / eXtreme | Staubschublade | Zeichen-Nr.
CORE
FPMXL-08-075 | 6000 m³/h | 3~400V | 50 Hz | 7,5 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-075C
FPMXL-08-110 | 8000 m³/h | 3~400V | 50 Hz | 11 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-110C
FPMXL-08-150 | 12000 m³/h | 3~400V | 50 Hz | 15 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-150C
PRO
FPMXL-08-075 | 6000 m³/h | 3~400V | 50 Hz | 7,5 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-075P
FPMXL-08-110 | 8000 m³/h | 3~400V | 50 Hz | 11 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-110P
FPMXL-08-150 | 12000 m³/h | 3~400V | 50 Hz | 15 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-150P

Technische Daten

• Modell: FPMXL-08 (CORE- und PRO-Varianten)
• Anzahl der Filterpatronen: 8 unabhängige Module
• Max. Volumenstrom (Versionen): 6000 m³/h, 8000 m³/h, 12000 m³/h
• Versorgung: 3~400V | 50 Hz
• Leistung (Versionen): 7,5 kW, 11 kW, 15 kW
• Filterfläche: 192 m² / 240 m² (je nach Filtermedien)
• Staubschubladen: 4 x 20 dm³ (jeweils 20 dm³)
• Automatische Reinigung der Filterelemente (Impuls)
• Robuster Stahlrahmen mit Blechverkleidung
• Vertikal angeordnete Patronenfilterelemente
• Verfügbare Zeichnungs- / Produktnummern: 103863-075C, 103863-110C, 103863-150C, 103863-075P, 103863-110P, 103863-150P
