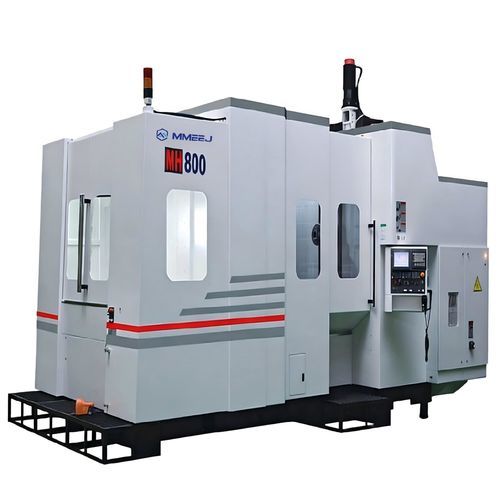

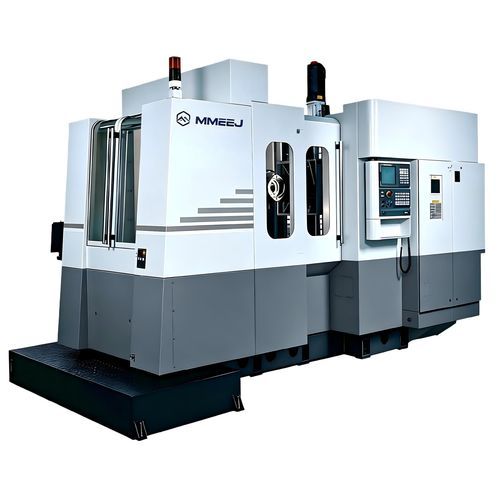

3-Achs-Bearbeitungszentrum MH serieshorizontalBT 40BT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- horizontal
- Spindelnase
- BT 40, BT 50, ISO 40
- Anzahl Werkzeuge
- 60 Werkzeuge, 40 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochpräzision, mit automatischem Werkzeugwechsler
- X-Hub
1.000 mm, 1.300 mm
(39,37 in, 51,18 in)- Y-Hub
850 mm, 1.200 mm
(33,46 in, 47,24 in)- Z-Hub
950 mm, 1.200 mm
(37,4 in, 47,24 in)- Rotationsgeschwindigkeit
6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)- Leistung
22 kW, 26 kW
(29,91 hp, 35,35 hp)- Maximalhöhe des Werkstücks
1.000 mm, 1.300 mm
(39 in, 51 in)- Vorrückgeschwindigkeit X-Achse
32.000 mm/min
(21 in/s)- Vorrückgeschwindigkeit Y-Achse
32.000 mm/min
(21 in/s)- Vorrückgeschwindigkeit Z-Achse
32.000 mm/min
(21 in/s)- Maximale Tischlast
1.000 kg, 2.000 kg
(2.205 lb, 4.409 lb)- Werkzeuggewicht (max.)
8 kg, 20 kg, 30 kg
(17,6 lb, 44,1 lb, 66,1 lb)- Werkzeugwechselzeit
5 s, 8 s
- Gesamtgewicht
23.000 kg, 25.000 kg
(50.706,32 lb, 55.115,57 lb)- Gesamtlänge
5.966 mm, 6.991 mm
(234,9 in, 275,2 in)- Gesamtbreite
3.470 mm, 4.326 mm
(136,6 in, 170,3 in)- Gesamthöhe
3.362 mm, 3.948 mm
(132,4 in, 155,4 in)
Beschreibung
Produktbeschreibung
Die MH-Serie ist eine Baureihe von horizontalen Bearbeitungszentren, ausgelegt für die Bearbeitung von kastenförmigen, gehäuseförmigen und scheibenförmigen Werkstücken. Die hochgeschwindige Linear-Rollenführung ermöglicht schnelle und stabile Achsbewegungen. Nach einmaligem Spannen kann ein Werkstück mehrere Bearbeitungsvorgänge wie Fräsen, Bohren, Reiben und Gewindeschneiden durchlaufen. Die Maschine verfügt über Automatisierungsfunktionen und wird mit einem automatischen Werkzeugwechsler (ATC), automatischem Schmiersystem, Kühlsystem, tragbarem Handimpulsgeber (MPG) und einer integrierten Schutzabdeckung geliefert.
Technische Daten (Kurzfassung)
Modelle: MH-800A / MH-800B / MH-1000B
Verfahrwege X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Spindelmitte bis Palettenfläche (mm): 60-910 / 60-910 / 80-1280
Spindelnase bis Palettenmittelpunkt (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Palettengröße (mm): 800×800 / 800×800 / 1000×1000
Max. Werkstück-Ø (mm): Ø1000 / Ø1000 / Ø1300
Max. Palettenlast (kg): 1000 / 1000 / 2000
Max. Spindeldrehzahl (U/min): bis zu 10000 (modellabhängig)
ATC Werkzeugkapazität: 60 / 40 / 60
Steuerung: FANUC 0i-MD
Leistungsbedarf: 42 KVA
Aufstellfläche / Gewicht (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (modellabhängig)
Wesentliche Merkmale / technische Spezifikationen
Die MH-Serie ist eine Baureihe von horizontalen Bearbeitungszentren, ausgelegt für die Bearbeitung von kastenförmigen, gehäuseförmigen und scheibenförmigen Werkstücken. Die hochgeschwindige Linear-Rollenführung ermöglicht schnelle und stabile Achsbewegungen. Nach einmaligem Spannen kann ein Werkstück mehrere Bearbeitungsvorgänge wie Fräsen, Bohren, Reiben und Gewindeschneiden durchlaufen. Die Maschine verfügt über Automatisierungsfunktionen und wird mit einem automatischen Werkzeugwechsler (ATC), automatischem Schmiersystem, Kühlsystem, tragbarem Handimpulsgeber (MPG) und einer integrierten Schutzabdeckung geliefert.
Technische Daten (Kurzfassung)
Modelle: MH-800A / MH-800B / MH-1000B
Verfahrwege X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Spindelmitte bis Palettenfläche (mm): 60-910 / 60-910 / 80-1280
Spindelnase bis Palettenmittelpunkt (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Palettengröße (mm): 800×800 / 800×800 / 1000×1000
Max. Werkstück-Ø (mm): Ø1000 / Ø1000 / Ø1300
Max. Palettenlast (kg): 1000 / 1000 / 2000
Max. Spindeldrehzahl (U/min): bis zu 10000 (modellabhängig)
ATC Werkzeugkapazität: 60 / 40 / 60
Steuerung: FANUC 0i-MD
Leistungsbedarf: 42 KVA
Aufstellfläche / Gewicht (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (modellabhängig)
Wesentliche Merkmale / technische Spezifikationen
- Baureihe: MH-Serie (MH-800A, MH-800B, MH-1000B)
- Anwendungen: Bearbeitung kastenförmiger, gehäuseförmiger und scheibenförmiger Bauteile; unterstützt Fräsen, Bohren, Reiben und Gewindeschneiden nach einmaligem Spannen
- Führung: hochgeschwindige Linear-Rollenführung
- Automatisierung & Zuverlässigkeit: hohe Präzision, hoher Automatisierungsgrad, hohe Zuverlässigkeit und starke Mechatronik-Integration
- Standardausstattung: automatischer Werkzeugwechsler (ATC), automatisches Schmiersystem, Kühlsystem, tragbarer Handimpulsgeber (MPG), integrierte Schutzabdeckung
- Verfahrwege X/Y/Z (mm): 1000/850/950 (MH-800A/B) — 1300/1200/1200 (MH-1000B)
- Palettengrößen (mm): 800×800 (MH-800A/B) — 1000×1000 (MH-1000B)
- Max. Palettenlast (kg): 1000 (MH-800A/B) — 2000 (MH-1000B)
- Max. Spindeldrehzahl (U/min): bis zu 10000 (abhängig vom Modell)
- ATC Werkzeugkapazität: bis zu 60 Werkzeuge (modellabhängig)
- Steuerung: FANUC 0i-MD
- Leistungsbedarf: 42 KVA
