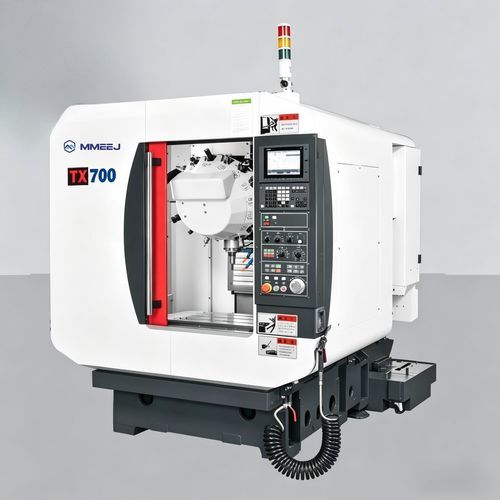

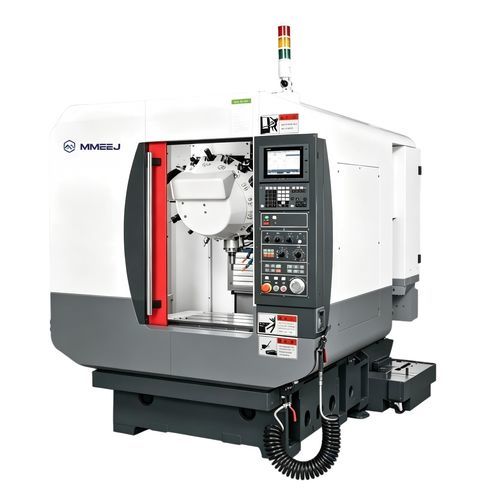

Bohr- und Gewindeschneidmaschine / CNC TX series

vertikal3-Achsfür Stahl

Produktübersicht
Vertikale CNC-Bohr- und Gewindezentren, ausgelegt für hochdynamisches Bohren, Gewindeschneiden und Mehrprozess-Bearbeitung. Kompakte Stellfläche und stabile Präzision, geeignet für Serienbearbeitung kleiner bis mittelgroßer Präzisionsteile in Elektronik, Automotive und Medizintechnik.

Hauptmerkmale

• Mehrprozess-Fähigkeit: Bohren, Gewinden, Fräsen, Entgraten und Reiben in einer Aufspannung zur Reduzierung von Spannfehlern und Durchlaufzeiten.
• Materialkompatibilität: Aluminiumlegierungen, Kupfer, Edelstahl und Kunststoffe; besonders geeignet für leichte Präzisionsbauteile.
• Flexible Produktion: schnelle Programm- und Werkzeugwechsel für Kleinserien- und Variantenfertigung.

Maschinenspezifikationen

• Modell: TX-500 | TX-700 | TX-1000
• Verfahrwege (mm): X = 500 | 700 | 1000; Y = 400 | 400 | 500; Z = 330 | 330 | 350
• Spindelnase bis Tisch (mm): 170-500 | 170-500 | 150-500
• Spindeldrehzahl: 12.000 U/min (alle Modelle)
• ATC-System: Scheibentyp (armfrei), Magazin 21 Werkzeuge; max. Werkzeug-Ø (ohne Nachbar) 60/80 mm; Länge max. 250 mm; Gewicht max. 3 kg; Werkzeugaufnahme BT-30
• Motoren: Spindelmotor 3,5 kW Dauer / 5,5 kW (15 min); XY/Z-Achsen 1,5 / 1,5 / 2,2 kW
• Arbeitstisch: Fläche 650x400 | 850x400 | 1100x500 mm; max. Belastung 250 | 250 | 350 kg; T-Nut 3x14x125 mm
• Geschwindigkeiten: Eilfahrt X/Y/Z = 48/48/48 m/min; Vorschub 1–20.000 mm/min (TX-500/700), 1–30.000 mm/min (TX-1000)
• Steuerung: Mitsubishi M80
• Sonstiges: Maschinengewicht ~3000 | ~3500 | ~4100 kg; Leistungsaufnahme 15 KVA; Kühlmitteltank 200 | 200 | 300 L; Druckluftversorgung 6 kg/cm²

Technische Daten & typische Anwendungen

• Serie: TX (TX-500, TX-700, TX-1000)
• Anwendungen: Serienbearbeitung von kleinen bis mittelgroßen Präzisionsteilen für 3C-Elektronik, Automobilkomponenten und Medizinprodukte
• Kernvorteile: hohe Spindeldrehzahl, kompakte Bauform, Mehrprozess-Fähigkeit und armfreies ATC für effizienten Werkzeugwechsel
