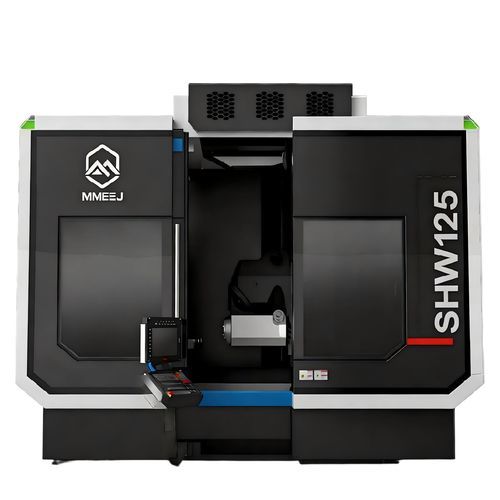

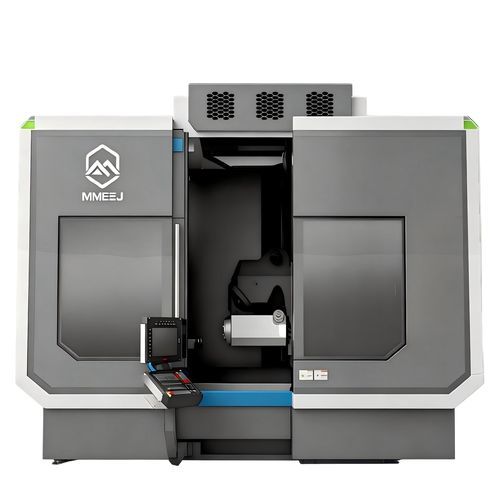

CNC-Bearbeitungszentrum / 5-Achs SHW seriesuniversellDrehtischSK50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- universell
- Struktur
- Drehtisch
- Spindelnase
- HSK-A 100, SK50
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochgeschwindigkeit
- X-Hub
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Y-Hub
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Z-Hub
1.000 mm, 1.400 mm, 1.700 mm
(39,37 in, 55,12 in, 66,93 in)- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.832 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Leistung
35 kW, 43 kW, 52,4 kW, 54 kW, 75 kW
(47,59 hp, 58,46 hp, 71,24 hp, 73,42 hp, 101,97 hp)- Vorrückgeschwindigkeit X-Achse
Max: 20.000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Vorrückgeschwindigkeit Y-Achse
Max: 20.000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Vorrückgeschwindigkeit Z-Achse
Max: 20.000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Maximale Tischlast
2.000 kg, 4.000 kg, 6.000 kg
(4.409 lb, 8.818 lb, 13.228 lb)- Positioniergenauigkeit
0,006 mm
(0,00024 in)- Wiederholbarkeit
0,004 mm
(0,00016 in)- Gesamtgewicht
20 t, 40 t, 50 t
(22,05 us ton, 44,09 us ton, 55,12 us ton)- Gesamtlänge
5.300 mm, 5.500 mm, 7.000 mm, 9.600 mm
(208,7 in, 216,5 in, 275,6 in, 378 in)- Gesamtbreite
5.200 mm, 6.300 mm, 6.800 mm, 8.000 mm
(204,7 in, 248 in, 267,7 in, 315 in)- Gesamthöhe
3.600 mm, 3.700 mm, 4.000 mm, 5.300 mm
(141,7 in, 145,7 in, 157,5 in, 208,7 in)
Beschreibung
Übersicht
Die SHW-Serie ist ein vertikal–horizontal umschaltbares 5-Achs-Bearbeitungszentrum, ausgelegt für mehrprozessiges Bearbeiten großer und komplexer Werkstücke in einer Aufspannung. Ausgestattet mit einer B‑Achsen-Fräskopf, einer kontinuierlich angetriebenen C‑Achsen-Drehtisch und einem hochdrehenden Elektorspindel unterstützt die Serie vollständige 5‑Achsen-Operationen und reduziert die Nicht-Schnitt-Zeiten durch Vorschubgeschwindigkeiten bis zu 60.000 mm/min bei den meisten Modellen (SHW210: 40.000 mm/min). Modelle: SHW100, SHW125, SHW160, SHW210.
Wesentliche technische Daten
Anwendungsbereiche
Produktionsvorteile
Optionen & Konfigurationen
Kontakt
Für technische Zeichnungen, Konfigurationsoptionen oder ein Angebot kontaktieren Sie bitte unser Vertriebsteam und übermitteln Sie Ihre Bauteilspezifikationen und Produktionsanforderungen.
Die SHW-Serie ist ein vertikal–horizontal umschaltbares 5-Achs-Bearbeitungszentrum, ausgelegt für mehrprozessiges Bearbeiten großer und komplexer Werkstücke in einer Aufspannung. Ausgestattet mit einer B‑Achsen-Fräskopf, einer kontinuierlich angetriebenen C‑Achsen-Drehtisch und einem hochdrehenden Elektorspindel unterstützt die Serie vollständige 5‑Achsen-Operationen und reduziert die Nicht-Schnitt-Zeiten durch Vorschubgeschwindigkeiten bis zu 60.000 mm/min bei den meisten Modellen (SHW210: 40.000 mm/min). Modelle: SHW100, SHW125, SHW160, SHW210.
Wesentliche technische Daten
- Modelle und Tischnutzmaße (Durchmesser × Breite): SHW100 φ1.100×950 mm; SHW125 φ1.250×1.160 mm; SHW160 φ1.600×1.250 mm; SHW210 φ1.700 mm
- Maximale Tragfähigkeit: SHW100/SHW125 ≤ 2.000 kg; SHW160 ≤ 4.000 kg; SHW210 ≤ 6.000 kg
- X/Y/Z-Verfahrwege (mm): SHW100 1000/1000/1000; SHW125 1250/1250/1000; SHW160 1600/1600/1400; SHW210 2100/2100/1700
- B-Achsen-Schwung: -30° bis 180°; C-Achse: kontinuierliche Rotation (n×360°)
- Schnittleistung Vorschub: 20–20.000 mm/min; Eilganggeschwindigkeit: bis zu 60.000 mm/min (SHW210: 40.000 mm/min)
- Spindeldrehzahlen: 0–10.000 min⁻¹ (SHW100/125) oder 0–7.000 min⁻¹ (SHW160/210); Spindelkonus: SK50 oder HSK‑A100 je nach Modell
- Spindelleistung (S1/S6‑40%): Beispiele — SHW100/125 35/43 kW; SHW160 52,4/54 kW; SHW210 75/75 kW
- Werkzeugmagazin (optional): 40–60 Plätze; Werkzeugwechsel per Roboterarm; max. Werkzeugdurchmesser (benachbarte freie Position) φ250 mm
- Genauigkeit: Positionierung X/Y/Z 0,006 mm; Wiederholgenauigkeit 0,004 mm; B/C-Achsen Positionierung 6 s; RTCP‑Genauigkeit ±0,02 mm
- Optionale CNC: Heidenhain TNC640; Gesamtleistung Maschine: 95–150 kVA; geschätztes Gewicht: 20–50 t
Anwendungsbereiche
- Bearbeitung großer Bauteile für Luftfahrt, Automobilindustrie, Energie- und Schwermaschinenbau
- Herstellung von Formen und Matrizen mit komplexen 5‑Achsen-Konturen
- Bearbeitung rotierender und zylindrischer Komponenten mit Tischrotation und hoher Traglastanforderung
Produktionsvorteile
- Ein-Aufspannungs-Bearbeitung reduziert Teilehandling und akkumulierte Fehler
- Die umschaltbare Vertikal/Horizontal-Konfiguration erhöht die Prozessflexibilität
- Hohe Eilganggeschwindigkeiten verringern Nicht-Schnitt-Zeiten und steigern den Durchsatz
- Präzise Achssteuerung und RTCP sichern reproduzierbare Mehrachsen-Genauigkeit
Optionen & Konfigurationen
- Optionale Magazin-Kapazitäten (40–60 Plätze) und ATC per Roboterarm
- Spindelkonuswahl: SK50 (7:24) oder HSK‑A100 je nach Modell
- Anpassbare CNC (Heidenhain TNC640) und elektrische Konfigurationen
Kontakt
Für technische Zeichnungen, Konfigurationsoptionen oder ein Angebot kontaktieren Sie bitte unser Vertriebsteam und übermitteln Sie Ihre Bauteilspezifikationen und Produktionsanforderungen.
