CNC-Bearbeitungszentrum / 3-Achs CV series

vertikalBT 40BT 50

Übersicht

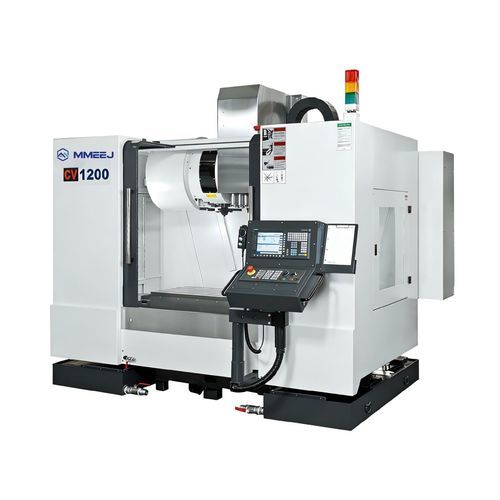

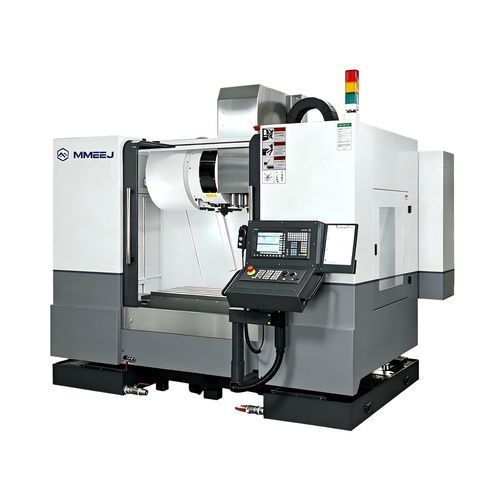

Die vertikalen Bearbeitungszentren der CV Series verfügen über ein mittels Simulation entwickeltes, steifes Maschinenbett, das die Steifigkeit maximiert und die Masse minimiert. Sie sind für die Bearbeitung von platten-, scheiben- und schalenförmigen Bauteilen, Präzisionsteilen und Formen ausgelegt. Jede Maschine ermöglicht mehrere Bearbeitungsschritte in einer Aufspannung — Fräsen, Bohren/Plandrehen, Kernen, Reiben, Senken und Gewindeschneiden — und wird mit automatischem Werkzeugwechsler (ATC), geschlossener Schutzverkleidung, automatischer Schmierung, Kühlsystem und tragbarem Hand-Impulsgeber (MPG) geliefert.

Technische Übersicht (CV Series)

• Modelle: CV-600, CV-800, CV-1000A, CV-1000B, CV-1200A(B), CV-1400(A/B), CV-1600, CV-2000.
• Verfahrwege (ca.): X 600–2000 mm, Y 410–900 mm, Z 540–800 mm; Abstand Spindelnase–Tisch modellabhängig.
• Spindeldrehzahl: bis zu 10.000 min⁻¹ (CV-600); die meisten Modelle 6.000–8.000 min⁻¹; Varianten mit zwei Drehzahlstufen möglich.
• Werkzeugmagazin: meist 24 Werkzeuge (bei Varianten bis 30); Wechsel per Blattarm; Werkzeugaufnahmen BT-40 oder BT-50 je nach Modell.
• Spindelmotorleistung (Dauer / 30 min): ≈5,5 kW bis 18,5 kW (optionale höhere Ausführungen).
• Maschinentisch und Maximalbelastung: 700×400 mm / 350 kg bis 2100×850 mm / 3000 kg modellabhängig.
• Steuerung: Mitsubishi M80 serienmäßig. Maschinengewicht ≈ 4.200–21.000 kg. Leistungsbedarf 15–40 kVA. Kühlwassertank 200–550 L. Druckluft: 6 kg/cm².

Merkmale

• Steifes Bett, durch Simulation optimiert, zur Maximierung der Steifigkeit bei reduzierter Masse.
• Automatischer Werkzeugwechsler (ATC) mit Blattarm-Wechsel.
• Voll geschlossene Schutzverkleidung für Bedienerschutz.
• Automatische Schmierung und integriertes Kühlsystem.
• Tragbarer Hand-Impulsgeber (MPG) im Lieferumfang.
• Fähig zu Mehrfachbearbeitungen in einer Aufspannung (Fräsen, Bohren, Reiben, Senken, Gewindeschneiden).
• Verschiedene Spindel-, Magazin- und Motoroptionen für spezifische Anwendungen.

Anwendungen

• Bearbeitung von platten-, scheiben- und schalenförmigen Bauteilen.
• Präzisionsteile sowie Formen- und Werkzeugbearbeitung.
• Produktion mittel- bis großformatiger Bauteile mit Anforderungen an Steifigkeit und Mehrfachbearbeitung.

Steuerung & Optionen

• Standardsteuerung: Mitsubishi M80. Tragbarer MPG inklusive.
• Optionen: Spindelleistungsvarianten, unterschiedliche Magazingrößen, Kühl-/Filterpakete, zusätzliche Sicherheits- und Automatisierungsoptionen.
