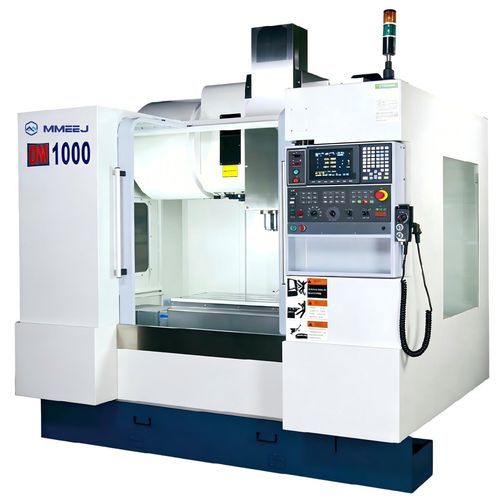

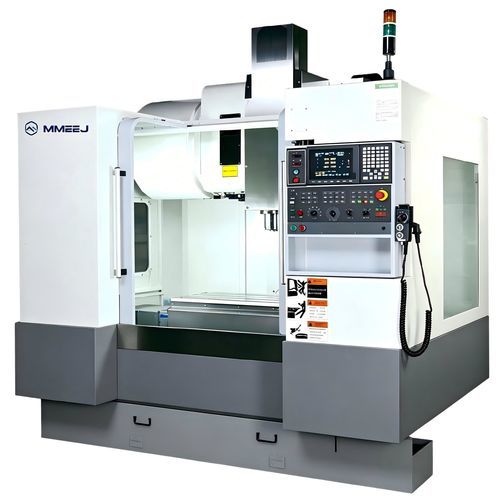

CNC-Bearbeitungszentrum / 3-Achs DM series

vertikalfür StahlTischgerät

Produktübersicht
Die DM Series ist ein vertikales Bearbeitungszentrum, ausgelegt für die Bearbeitung komplexer Formkonturen, Automobilkomponenten und kastenförmiger Bauteile. Erhältlich als DM-600, DM-800, DM-1000 und DM-1200, eignet sich die Serie für die Fertigung mittel- bis kleinserientauglicher Formteile. Hohe Drehmomentabgabe bei niedrigen Drehzahlen ermöglicht effizientes Bearbeiten schwer zerspanbarer Werkstoffe (hochfeste Stähle, hochtemperaturbeständige Legierungen) sowie gängiger Stähle.

Technische Tabelle
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Verfahrweg X-Achse (mm) | 600 | 800 | 1020 | 1200
Verfahrweg Y-Achse (mm) | 410 | 500 | 560 | 600
Verfahrweg Z-Achse (mm) | 540 | 540 | 600 | 675
Spindelnase bis Tischoberfläche (mm) | 100~640 | 150~690 | 135-735 | 100~775
Spindeldrehzahl (U/min) | 24000 | 18000 | 18000 | 18000
Automatisches Werkzeugwechselsystem - Werkzeuganzahl (Stk) | 24 | 24 | 24 | 24
Max. Werkzeugdurchmesser (mm) | 80/125 | 80/125 | 80/125 | 80/125
Max. Werkzeuglänge (mm) | 200 | 270 | 300 | 300
Max. Werkzeuggewicht (kg) | 8 | 8 | 8 | 7
Wechselmethode | Blattarm | Blattarm | Blattarm | Blattarm
Werkzeugspezifikation | BT30 | BBT-40 | BBT-40 | BBT-40
Spindelmotor (Dauer/30 min) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Antriebe X/Y/Z-Achse (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Arbeitstisch Abmessungen (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
Max. Tischbelastung (kg) | 350 | 500 | 750 | 1000
T-Nut (Nut x Breite x Teilung) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Schnellverfahrgeschw. X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Schnittvorschub (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Steuerung | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Maschinengewicht (kg) | 4200 | 5300 | 7000 | 8500
Leistungsaufnahme (KVA) | 15 | 20 | 25 | 35
Kühlmitteltank Volumen (L) | 200 | 290 | 290 | 360
Druckluft (kg/cm²) | 6 | 6 | 6 | 6

Technische Merkmale

• Serie: DM Series (DM-600, DM-800, DM-1000, DM-1200)
• Hauptanwendungen: komplexe Formkonturen, Automobilteile und kastenförmige Komponenten; optimal für die Fertigung mittel- bis kleinformatiger Formteile
• Ausgelegt für hohe Drehmomente bei niedrigen Drehzahlen zur Bearbeitung schwer zerspanbarer Werkstoffe
• Spindeloptionen: 24000 U/min (DM-600) oder 18000 U/min (DM-800/DM-1000/DM-1200)
• Automatischer Werkzeugwechsler: 24 Werkzeuge, Blattarm-Typ; Werkzeugaufnahmen BT30 (DM-600) oder BBT-40 (DM-800/1000/1200)
• Spindelmotorleistung: 3.7/4.6 kW (DM-600) bis 15/18.5 kW bei größeren Modellen
• Antriebe (X/Y/Z) modellabhängig, bis zu 3.5 kW pro Achse beim größten Modell
• Arbeitstischgrößen: 700x400 mm bis 1220x620 mm; Tischbelastungen: 350–1000 kg
• Schnellverfahrgeschwindigkeiten: bis 36 m/min (X/Y) und 24 m/min (Z); Vorschubbereich 1–20000 m/min
• Steuerung: Mitsubishi M80
• Maschinengewicht: 4200–8500 kg je nach Modell
• Leistungsbedarf: 15–35 KVA; Kühlmittelvolumen: 200–360 L; Druckluftbedarf: 6 kg/cm²
