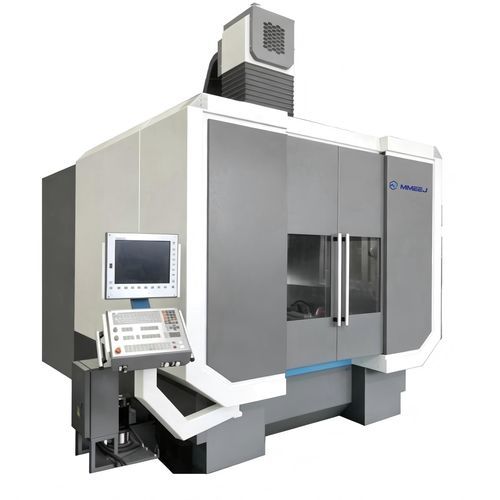

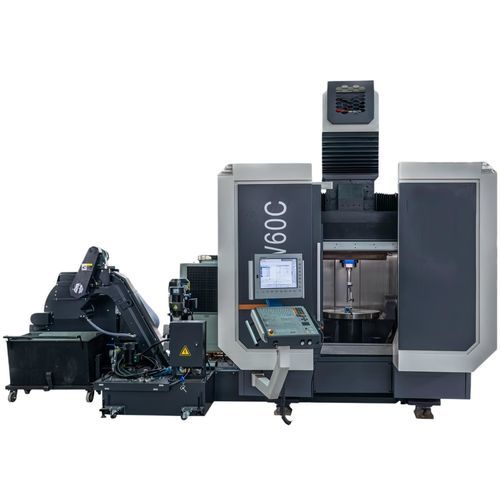

CNC-Bearbeitungszentrum / 5-Achs SVW seriesvertikalHSK A-63SK40
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- HSK A-63, SK40, HSK-A 100, HSK-T63, HSK-T100
- Anzahl Werkzeuge
- 30 Werkzeuge
- Weitere Eigenschaften
- Hochgeschwindigkeit
- X-Hub
460 mm, 800 mm, 1.250 mm
(18,11 in, 31,5 in, 49,21 in)- Y-Hub
600 mm, 800 mm, 1.300 mm
(23,62 in, 31,5 in, 51,18 in)- Z-Hub
400 mm, 600 mm, 800 mm
(15,75 in, 23,62 in, 31,5 in)- Rotationsgeschwindigkeit
10.000 rpm, 12.000 rpm, 18.000 rpm, 30.000 rpm
(62.832 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1, 188.496 rad.min-1)- Leistung
Max: 54 kW
(73,42 hp)Min: 10 kW
(13,6 hp)- Vorrückgeschwindigkeit X-Achse
Max: 20.000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Vorrückgeschwindigkeit Y-Achse
Max: 20.000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Vorrückgeschwindigkeit Z-Achse
Max: 20.000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Maximale Tischlast
500 kg, 850 kg, 2.000 kg, 2.500 kg
(1.102 lb, 1.874 lb, 4.409 lb, 5.512 lb)- Werkzeuggewicht (max.)
6 kg, 8 kg, 10 kg, 25 kg
(13,2 lb, 17,6 lb, 22 lb, 55,1 lb)- Positioniergenauigkeit
0,006 mm
(0,00024 in)- Wiederholbarkeit
0,004 mm
(0,00016 in)- Gesamtgewicht
10 t, 16 t, 35 t
(11,02 us ton, 17,64 us ton, 38,58 us ton)- Gesamtlänge
4.000 mm, 5.400 mm, 6.900 mm
(157,5 in, 212,6 in, 271,7 in)- Gesamtbreite
3.800 mm, 4.500 mm, 5.300 mm
(149,6 in, 177,2 in, 208,7 in)- Gesamthöhe
3.200 mm, 3.500 mm, 3.900 mm
(126 in, 137,8 in, 153,5 in)
Beschreibung
Übersicht
Die SVW-Serie ist ein vertikales fünfachsiges Bearbeitungszentrum mit Wiege-Drehtisch (A/C-Achsen), hochdrehendem Elektromotor und präzisen importierten Komponenten. Es ermöglicht die Komplettbearbeitung von komplexen und großen Werkstücken in einer Aufspannung; hohe Eilganggeschwindigkeiten reduzieren die Nebenzeiten und erhöhen den Produktionsdurchsatz.
Hauptspezifikationen
Anwendungen
Optionen und Konfigurationen
Bestellinformationen
Die SVW-Serie ist ein vertikales fünfachsiges Bearbeitungszentrum mit Wiege-Drehtisch (A/C-Achsen), hochdrehendem Elektromotor und präzisen importierten Komponenten. Es ermöglicht die Komplettbearbeitung von komplexen und großen Werkstücken in einer Aufspannung; hohe Eilganggeschwindigkeiten reduzieren die Nebenzeiten und erhöhen den Produktionsdurchsatz.
Hauptspezifikationen
- Serie & Modelle: SVW series (SVW60C, SVW60C-F, SVW80C, SVW80C-F, SVW125A, SVW125A-F)
- Plattendurchmesser: φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200 (modellabhängig)
- Max. Tischbelastung: von ≤500 kg bis 2500 kg je nach Modell
- Max. Werkstückabmessungen (Ø×H): bis zu 1360×700 mm je nach Modell
- X/Y/Z Verfahrwege: von 460/600/400 mm bis 1250/1300/800 mm (modellabhängig)
- A-Achse Schwenk: bis ±140°; C-Achse Drehung: 360°
- Schnittvorschub: 20–20.000 mm/min (einige Varianten bis 10.000 mm/min)
- Eilgang (X/Y/Z): bis zu 60.000 mm/min (modellabhängig)
- Spindeloptionen: verschiedene Drehzahl- und Leistungsvarianten (z. B. bis 30.000 U/min; Leistung bis 45/54 kW)
- Spindelkonus-Optionen: HSK-A63, HSK-T63, SK40 (724 taper), HSK-A100, HSK-T100
- Werkzeugmagazin (optional): typ. 30 Werkzeuge (einige Varianten 40); Werkzeugwechsel per Roboterarm
- NC-Steuerung (optional): Heidenhain TNC640
- Gesamtleistung Maschine: ~88–109 kVA; Gewicht ca.: ~10 t bis ~35 t je nach Modell
Anwendungen
- Geeignet für Luft- und Raumfahrt, Automobilindustrie, Formen- und Werkzeugbau, Energie, Schwermaschinenbau und Präzisionsfertigung
- Ideal für die Bearbeitung komplexer 5-Seiten-Geometrien, Freiformflächen und großer/gewichtiger Bauteile in einer Aufspannung
Optionen und Konfigurationen
- Verschiedene Spindelkonfigurationen (Drehzahl/Leistung) und Konusoptionen zur Anpassung an Bearbeitungsanforderungen
- Optionale Magazingrößen und robotergestützter Werkzeugwechsler
- Steuerungsoptionen (Heidenhain TNC640) und Hilfssysteme: Kühlschmierstoff, Spänetransport, Spannvorrichtungen
Bestellinformationen
- Geben Sie bei der Anfrage die gewünschte Modellnummer an (SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F) sowie die benötigten Optionen
- Kontaktieren Sie den Lieferanten für detaillierte Konfiguration, Standortanforderungen (Strom/Fundament) und Lieferzeiten
