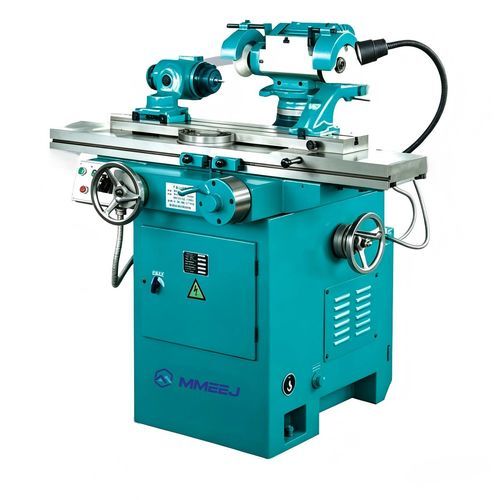

Außenrundschleifmaschine M series

Innenrundfür GetriebeWerkzeug

Übersicht
Die universelle Werkzeug- und Fräserschleifmaschine eignet sich zum Schleifen von Werkzeugen aus Schnellarbeitsstahl, Hartmetall und ähnlichen Werkstoffen. Erhältlich als Modell M6025K und 2M9125C, vereint sie zylindrische und Werkzeugschleiffunktionen für vielseitigen Einsatz in der Werkstatt.

Anwendungen

• Schrupp- und Schlichtfräser, Stirn- und Formfräser
• Reibahlen und Gewindebohrer
• Dreh- und Hobelwerkzeuge
• Zahnform- und Sonderwerkzeuge

Konstruktion und Betrieb
Die multifunktionale Schleifmaschine integriert universelles Rundschleifen und Werkzeugschleifen in einer kompakten Bauweise mit hydraulischem oder manuellem Tischantrieb. Der Arbeitstisch ermöglicht automatische Hubbewegung mit stufenloser Geschwindigkeitsregelung und manuellen Betrieb. Die Maschine kann nass und trocken schleifen und bearbeitet innere/äußere zylindrische und konische Flächen, Planflächen, Fasen und Nuten. Der Schleifkopf bietet große Drehwinkel in horizontaler und vertikaler Ebene sowie verschiedene Spindeldrehzahlen für unterschiedliche Schleifscheiben und Werkzeugradien.

Spezifikationstabelle
Items | Einheit | M6025K | 2M9125C
Max. Drehdurchmesser des Werkstücks | mm | 250 | 250
Spitzenabstand vorn/hinten | mm | 650 | 630
Längsverstellung des Arbeitstisches | mm | 400 | 400
Abmessungen des Arbeitstisches | mm | 940x135 | 940x135
Drehwinkel Schleifkopf (horizontal) | ° | 360 | 360
Drehwinkel Schleifkopf (vertikal) | ° | ±15 | ±15
Vertikale Verstellung des Schleifkopfs | mm | 230 | 210
Querverstellung des Arbeitstisches | mm | 230 | 210
Drehzahl Schleifscheibenspindel | 1/min | 2650/3800/5350/7600 | 3000/5600
Drehung Spannfutterspindel (horizontal) | ° | 360 | 360
Spindelmotorleistung | kW | 0.45/0.6 | 1.1
Maschinengewicht | kg | 1000 | 1150
Maschinenabmessungen | mm | 1350x1275x1250 | 1350x1340x1300

Technische Merkmale

• Max. Drehdurchmesser: 250 mm (M6025K / 2M9125C)
• Spitzenabstand: 650 mm (M6025K) / 630 mm (2M9125C)
• Längsverstellung des Tisches: 400 mm
• Tischabmessungen: 940 x 135 mm
• Horizontale Drehung des Schleifkopfs: 360°
• Vertikale Drehung des Schleifkopfs: ±15°
• Vertikaler Verstellweg des Kopfes: 230 mm (M6025K) / 210 mm (2M9125C)
• Querverstellung des Tisches: 230 mm (M6025K) / 210 mm (2M9125C)
• Schleifscheibenspindel-Drehzahlen: 2650 / 3800 / 5350 / 7600 1/min (M6025K); 3000 / 5600 1/min (2M9125C)
• Spannfutterspindel Rotation (horizontal): 360°
• Spindelmotorleistung: 0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• Gewicht und Aufstellmaße je nach Modell
