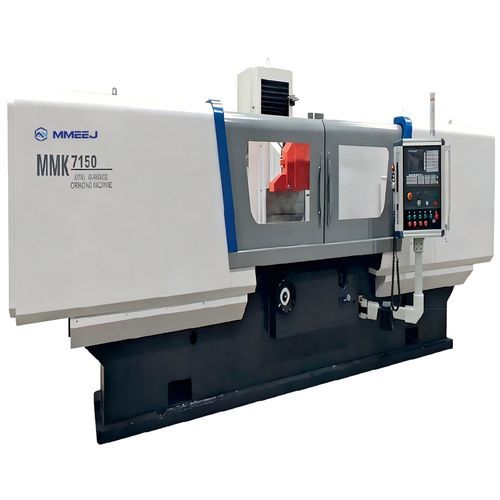

Flachschleifmaschine 71 series

Flachfür Werkstückehorizontal

Hauptmerkmale und Leistung:
Die Flächenschleifmaschine Serie 71 mit Horizontalspindel und rechteckigem Tisch verwendet bei Tischbreiten ≤ 400 mm eine Kreuztisch-Anordnung und bei Tischbreiten > 400 mm eine Verschiebesäulen-Anordnung. Sie schleift ebene Werkstückflächen mit dem Umfang des Schleifrads; die Stirnfläche des Rads kann für vertikale Flächen und Nuten eingesetzt werden. Geeignet für die Bearbeitung rechteckiger Tische, Stahl-eingesetzter Führungsbahnen, Hartmetallkomponenten und für die Präzisionsbearbeitung verschiedener Bauteile.

Spezifikationstabelle (Zeilen: Spezifikationspunkte; Spalten: Einheiten und Modellwerte):
Positionen | Einheit | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
Tischabmessungen | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
Schleifmaße Werkstück | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
Tischverfahrweg | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
Sattelschnittweg quer | mm | 300 | 300 | 450 | 560 | 680 | 820
Sattelschnittweg Geschwindigkeit | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
Manuelle Mikrofahrt | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
Abstand Spindelzentrum–Tisch | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
Oberflächenrauheit Werkstück | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
Tischplanheit | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
Maschinengewicht | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500

Technische Merkmale / Spezifikationen:

• Serie: Serie 71 Flächenschleifmaschine mit Horizontalspindel und rechteckigem Tisch
• Anordnung: Kreuztisch-Anordnung für Tischbreite ≤ 400 mm; Verschiebesäulen-Anordnung für Tischbreite > 400 mm
• Hauptfunktion: Ebenflächenschleifen mit dem Umfang des Schleifrads; Stirnfläche für vertikale Flächen und Nuten
• Anwendungen: Rechteckige Tische, stahl-eingesetzte Führungsbahnen, Hartmetallkomponenten, Präzisionsbearbeitung diverser Teile
• Modelle und Tischabmessungen (mm): MG7125 250×630; MMCK7125 250×630; MMCK7140×8 400×800; MMK7150 500×2000; MT7160×16 600×1600; MT7180 800×2000
• Schleifmaße (mm): MG7125 250×630×375; MMCK7125 250×630×375; MMCK7140×8 400×800×430; MMK7150 500×2000×550; MT7160×16 600×1600×550; MT7180 800×2000×550
• Tischverfahrweg (mm): MG7125 700; MMCK7125 700; MMCK7140×8 870; MMK7150 2000; MT7160×16 2200; MT7180 2200
• Sattelquerfahrt (mm): 300 / 300 / 450 / 560 / 680 / 820 (je Modell)
• Sattelquerfahrt Geschwindigkeit (mm): modellabhängige Bereiche (z. B. 15～1500; 0～1400; 10～950; 75～1500)
• Manuelle Mikrofahrt (mm): 0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01 (je Modell)
• Abstand Spindelzentrum–Tisch (mm): Werte je Modell (z. B. 550/110; 550/100; 605/110; 775/160)
• Oberflächenrauheit Werkstück (μm): bis Ra≤0.08 bei bestimmten Modellen; bis Ra≤0.63 bei größeren Modellen
• Tischplanheit (mm): von 0.003/300 bis 0.01/1000 je nach Modell
• Maschinengewicht (kg): 3200 / 3200 / 4200 / 12000 / 12000 / 14500 (je Modell)
