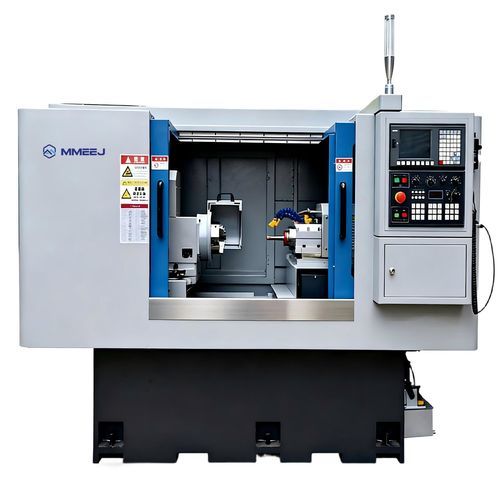

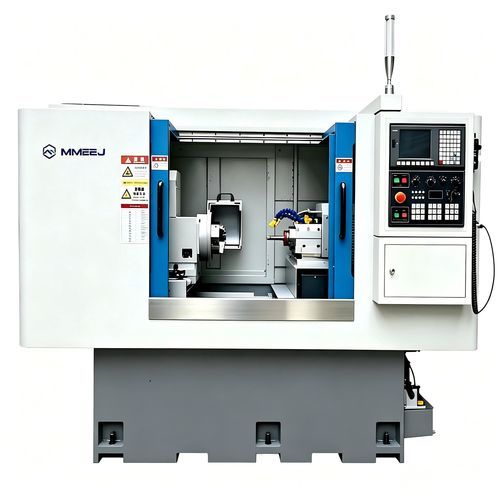

Innenrundschleifmaschine 50-100für WerkstückehorizontalCNC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typen
- Innenrund
- Anwendung
- für Werkstücke
- Struktur
- horizontal
- Kontroltyp
- CNC
- Weitere Eigenschaften
- stationär
- Weitere Eigenschaften
- Hochleistung
- X-Hub
500 mm, 600 mm, 800 mm, 1.000 mm, 1.300 mm
(19,69 in, 23,62 in, 31,5 in, 39,37 in, 51,18 in)- Gewicht der Maschine
50 kg, 150 kg, 500 kg, 1.200 kg
(110,23 lb, 330,69 lb, 1.102,31 lb, 2.645,55 lb)
Beschreibung
Kurzbeschreibung
Diese Baureihe von Innen-Zylinderschleifmaschinen verfügt über eine leistungsfähige CNC-Steuerung und ist ausgelegt für die Bearbeitung von Innen-Ø, Innenstirnflächen, Innenrillen, Innenstufen, Innenradien, Innenkonen und Außenstirnflächen. Spindeloptionen: mechanische oder elektrische Spindel. Die Maschinen lassen sich zur Serienproduktion mit Robotik-Automationssystemen integrieren.
Anwendungen
Spindeloptionen
Automatisierung
Integrierbar mit verschiedenen Robotik-Automationssystemen für Be- und Entladung sowie inline Serienproduktion.
Technische Daten (pro verfügbarem Modell)
Modell | Einheit | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Max. Schwenkdurchmesser | mm | 530 | 400 | 500 | 800 | 900
Bearbeitbarer Bohrungsbereich | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Schlifftiefe | mm | 150 | 200 | 600 | 450 | 1000
Max. Tischverfahrweg | mm | 500 | 600 | 1000 | 800 | 1300
Max. Werkstückgewicht | kg | 50 | 150 | 500 | 500 | 1200
Spindeldrehzahl Schleifkopf | U/min | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks.
Merkmale / Technische Spezifikationen
Diese Baureihe von Innen-Zylinderschleifmaschinen verfügt über eine leistungsfähige CNC-Steuerung und ist ausgelegt für die Bearbeitung von Innen-Ø, Innenstirnflächen, Innenrillen, Innenstufen, Innenradien, Innenkonen und Außenstirnflächen. Spindeloptionen: mechanische oder elektrische Spindel. Die Maschinen lassen sich zur Serienproduktion mit Robotik-Automationssystemen integrieren.
Anwendungen
- Innen-Ø (gerade Bohrungen)
- Innenstirnflächen
- Innenrillen
- Innenstufen
- Innenradien
- Innenkonen
- Außenstirnflächen
Spindeloptionen
- Mechanische Spindel
- Elektrische Spindel
Automatisierung
Integrierbar mit verschiedenen Robotik-Automationssystemen für Be- und Entladung sowie inline Serienproduktion.
Technische Daten (pro verfügbarem Modell)
Modell | Einheit | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Max. Schwenkdurchmesser | mm | 530 | 400 | 500 | 800 | 900
Bearbeitbarer Bohrungsbereich | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Schlifftiefe | mm | 150 | 200 | 600 | 450 | 1000
Max. Tischverfahrweg | mm | 500 | 600 | 1000 | 800 | 1300
Max. Werkstückgewicht | kg | 50 | 150 | 500 | 500 | 1200
Spindeldrehzahl Schleifkopf | U/min | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks. | Nach Wahl je nach Bohrungsdurchmesser des Werkstücks.
Merkmale / Technische Spezifikationen
- Produktfamilie: Innen-Zylinderschleifmaschine
- Verfügbare Modelle: 15-15CNC, 20-20CNC, 20-60CNC, 50-45CNC, 50-100CNC
- Max. Schwenkdurchmesser (mm): 530 / 400 / 500 / 800 / 900 (modellabhängig)
- Bearbeitbarer Bohrungsbereich (mm): 06–150; Ø30–200; 50–500; Ø100–500 (je nach Modell)
- Schlifftiefe (mm): 150 / 200 / 600 / 450 / 1000 (modellabhängig)
- Max. Tischverfahrweg (mm): 500 / 600 / 1000 / 800 / 1300 (modellabhängig)
- Max. Werkstückgewicht (kg): 50 / 150 / 500 / 500 / 1200 (modellabhängig)
- Spindeldrehzahl Schleifkopf: wählbar nach Bohrungsdurchmesser
- Steuerung: leistungsfähiges CNC-System
- Spindeloptionen: mechanisch oder elektrisch
- Automatisierung: kompatibel mit Robotiksystemen für Serienproduktion
