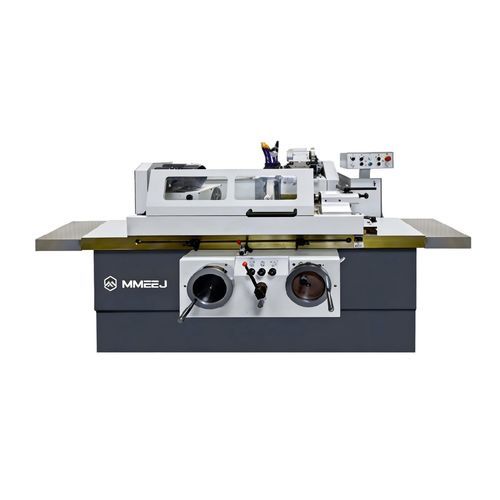

Außenrundschleifmaschine M14 series

für WerkstückeUniversalkonventionell

Übersicht
Aufbau: Die linken und rechten Führungsschienen verwenden eine P-V-Struktur, handgeschabt mit hoher Präzision für Genauigkeit und Stabilität. Vorder- und Hinterführungen der Schleifscheibe sind als Rollen- oder Drahtschienen-Ausführung verfügbar. Klassischer Steuerungsmechanismus, einfach, sicher und zuverlässig. Modelle der Serien M1350, M1450 und M1363 sind mit hochstabilen hydrostatischen Führungen und hochsteifen dynamisch/statisch bedruckten Spindeln ausgestattet. Der universelle Schleifkopf ist bis +90° gegen den Uhrzeigersinn einstellbar für Innen- und Außenkegel-Schleifungen im Spannfutter.

Technische Daten (Zusammenfassung)

• Modellvarianten: M1420, M1432B, M1432H, M1450, M1463.
• Max. Schleiflänge außen (Ø ext.): 500–5000 mm je nach Modell.
• Mittenhöhe: 125–370 mm je nach Modell.
• Schleifdurchmesser (Ø ext.): 5–630 mm je nach Modell; Innenbearbeitung (Ø int.) 12–250 mm.
• Max. Innenbearbeitungslänge und Werkstückgewicht: bis 320 mm (Ø int.) und 50–3000 kg je nach Modell.
• Schwenkbereich Schleifkopf: +90°; Zentrierkonen modellabhängig (MT4 bis Metric 80#).
• Schleifscheibendimensionen bis 600×75×305 mm; Umfangsgeschwindigkeit Scheibe: 35 m/s.
• Handvorschub und Auflösung: grob/fein bis 0,001 mm (modellabhängig).
• Spindeldrehzahlen für Innenbearbeitung und Scheibengrößenbeschränkungen variieren je nach Modell (für exakte rpm und Größen Modellauswahl beachten).

Eigenschaften / Highlights

• P-V-Führungsstruktur, handgeschabt für hohe Präzision und Stabilität.
• Vorder-/Hinterführungen der Schleifscheibe als Rollen- oder Drahtschienen je nach Anwendung.
• Erprobter, einfacher und zuverlässiger Steuerungsmechanismus für Produktionsumgebungen.
• Modelvarianten mit hydrostatischen Führungen und hochsteifen dynamisch/statisch gepressten Spindeln für gesteigerte Leistung.
• Universeller Schleifkopf, einstellbar bis +90° (gegen Uhrzeigersinn) für Innen- und Außenkegelbearbeitung im Spannfutter.

Anwendungen & Kaufkriterien

• Geeignet für Außen- und Innenzylinderschleifen von Wellen, Kegeln und präzisen zylindrischen Teilen — von kleinen bis sehr großen Werkstücken.
• Modellwahl nach maximaler Ø ext.-Länge, Mittenhöhe und benötigter Tragfähigkeit (Reihe M1420–M1463 deckt leichte bis schwere Anwendungen ab).
• Wählen Sie Rollen- oder Drahtschienenführung je nach erforderlicher Steifigkeit und Wartungsanforderungen.
• Für höchste statische/dynamische Genauigkeit und intensive Spindelbeanspruchung Varianten mit hydrostatischen Führungen und hochsteifen Spindeln in Betracht ziehen.
• Geben Sie Werkstückabmessungen, Gewicht und geforderte Toleranzen an, um das optimale Modell und die passende Schleifscheibenkonfiguration zu bestimmen.
