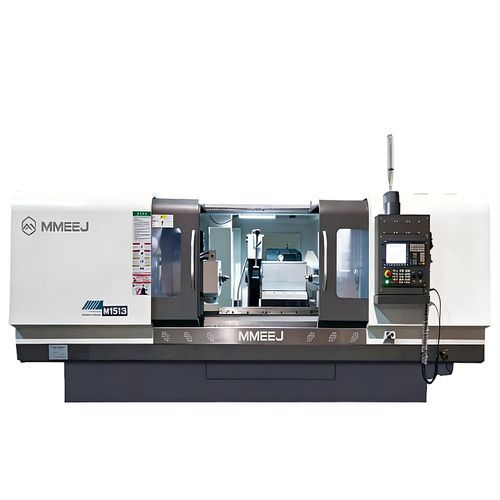

Außenrundschleifmaschine MK series

für Glasfür Werkstückehorizontal

Übersicht
Die Maschine verfügt über eine T‑förmige, verfahrbare Tischanordnung. Fundamentteile sind im Harzsandguss gefertigt; die Hauptstruktur besteht aus HT300 perlitischer Gusseisenlegierung für hohe Steifigkeit und Maßhaltigkeit.
Die CNC‑Steuerung regelt X‑ und Z‑Achse separat und ermöglicht X–Z‑Verknüpfung für automatisierte Außenrundschliffbearbeitung.
Geeignet zum Schleifen von Werkstücken aus Sonderwerkstoffen (Glas, Saphir, Siliziumkarbid, Kohlefaser usw.) und für Bauteile wie Getriebe, Werkzeugschaft und Zylinder in industriellen Anwendungen.

Spezifikationen

• MK1320B — Spitzenweite (mm): 500, 750; Spitzenhöhe (mm): 135; geschl. Ø (O.D) (mm): 8–200; max. Werkstückgewicht (kg): 50
• MK1332 — Spitzenweite (mm): 1000, 1500; Spitzenhöhe (mm): 180; geschl. Ø (O.D) (mm): 8–320; max. Werkstückgewicht (kg): 150
• MK1620B — Spitzenweite (mm): 500, 750; Spitzenhöhe (mm): 135; geschl. Ø (O.D) (mm): 8–200; max. Werkstückgewicht (kg): 50
• MK1632 — Spitzenweite (mm): 1000, 1500; Spitzenhöhe (mm): 180; geschl. Ø (O.D) (mm): 8–320; max. Werkstückgewicht (kg): 150
• MK1350 — Spitzenweite (mm): 1500, 2000, 3000, 4000; Spitzenhöhe (mm): 270; geschl. Ø (O.D) (mm): 25–500; max. Werkstückgewicht (kg): 1000

Spindelkopf

• Mittenkonus (MT): MK1320B 4; MK1332 5; MK1620B 4; MK1632 5; MK1350 6
• Spindeldrehzahl / stufenlos (U/min) 50Hz: MK1320B 26–260; MK1332 19–190; MK1620B 26–260; MK1632 19–190; MK1350 10–100

Schleifkopf

• Max. Schleifscheibengröße (Ø×B×InnØ) (mm): MK1320B 400×50×203; MK1332 600×75×305; MK1620B 500×75×203; MK1632 600×75×305; MK1350 750×75×305
• Umfangsgeschwindigkeit der Scheibe (m/s): alle Modelle 35
• Min. Einstelleinheit (mm): alle Modelle 0.0001

Werkstücktisch

• Max. Drehwinkel Tisch (im Uhrzeigersinn °): MK1320B 5 (500), 3 (750); MK1332 3; MK1620B 5 (500), 3 (750); MK1632 3; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• Max. Drehwinkel Tisch (gegen Uhrzeigersinn °): MK1320B 9; MK1332 7 (1000), 6 (1500); MK1620B 9; MK1632 7 (1000), 6 (1500); MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

Reitstock

• Mittenkonus (MT): MK1320B 4; MK1332 4; MK1620B 4; MK1632 4; MK1350 6
• Spindelhub (mm): MK1320B 30; MK1332 30; MK1620B 30; MK1632 30; MK1350 70

Hinweis
Die oben angegebenen Werte beziehen sich auf die verschiedenen Modelle (MK1320B, MK1332, MK1620B, MK1632, MK1350), wie in der Spezifikationstabelle der Produktseite aufgeführt.
