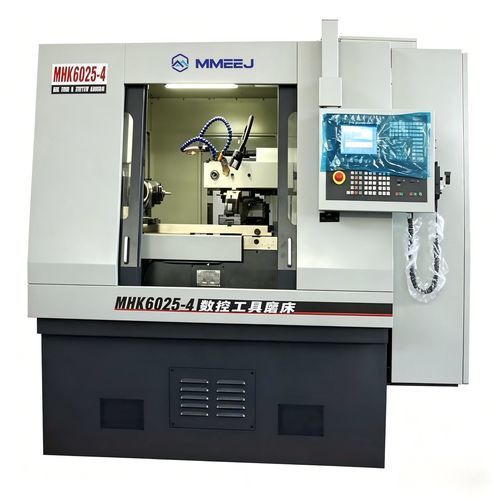

Werkzeugschleifmaschine MHK6025 series

für WerkstückeCNC4-Achs

Produktübersicht
Die CNC-Schleifmaschine für Werkzeuge verwendet ein Siemens 828DBASIC Vier-Achsen-CNC-Steuerungssystem und einen AC-Servoantrieb, was einen Vier-Achsen- bzw. Vier-Gelenk-Betrieb ermöglicht:

• Längsbewegung des Arbeitstisches
• Querstbewegung des Schleifkopfs
• Vertikalbewegung des Schleifkopfs
• Drehbewegung des CNC-Teilkopfs

Technische Tabelle
item | Einheit | MHK6025-4 | MHK6025-3 | MHK6025-2
Anzahl der Steuerachsen | / | 4 | 3 | 2
Max. Drehdurchmesser des Werkstücks | mm | 250 | 250 | 250
Spitzenabstand vorne/hinten | mm | 450 | 450 | 450
Längsverstellung des Arbeitstisches | mm | 400 (X-Achse) | 400 (X-Achse) | 400 (X-Achse)
Tischgröße | mm | 900×135 | 900×135 | 900×135
Drehwinkel des Schleifkopfs in der Horizontalebene | ° | 360 | 360 | 360
Drehwinkel des Schleifkopfs in der Vertikalebene | ° | ±15 | ±15 | ±15
Vertikalhub des Schleifkopfs | mm | 200 (Y-Achse) | 200 (Y-Achse) | 200
Querverstellung des Schleifkopfs | mm | 200 (Z-Achse) | 200 (Z-Achse) | 200
Auflösung X, Y, Z Achsen | mm | 0.001 | 0.001 | 0.001
Auflösung A-Achse | ° | 0.001 | 0.001 | 0.001
Spindeldrehzahl Schleifscheibe | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
Kegelbohrung Spindel Spannfutter CNC | / | Morse 5 | Morse 5 | Morse 5
Drehung des Spannfutters in der Horizontalebene | ° | 360 | 360° | 360°
Spindelmotorleistung | kW | 2.2 | 2.2 | 1.1
Maschinengewicht | kg | 2800 | 2800 | 1150
Maschinenabmessungen | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

Eigenschaften / technische Spezifikationen

• Steuerungssystem: Siemens 828DBASIC Vier-Achsen-CNC-Steuerung
• Antrieb: AC-Servoeinheit
• Vier-Gelenk-Betrieb: longitudinal (Arbeitstisch), quer (Schleifkopf), vertikal (Schleifkopf), rotativ (CNC-Teilkopf)
• Modelle: MHK6025-4 (4 Achsen), MHK6025-3 (3 Achsen), MHK6025-2 (2 Achsen)
• Max. Drehdurchmesser des Werkstücks: 250 mm (alle Modelle)
• Spitzenabstand vorne/hinten: 450 mm (alle Modelle)
• Verfahrweg Tisch (X-Achse): 400 mm (alle Modelle); Tischgröße: 900×135 mm
• Drehung des Schleifkopfs: horizontal 360°; vertikal ±15°
• Verfahrweg des Schleifkopfs: vertikal (Y-Achse) 200 mm; quer (Z-Achse) 200 mm
• Achsenauflösung: X/Y/Z 0.001 mm; A-Achse 0.001°
• Spindeldrehzahl Schleifscheibe: 3000 / 5600 rpm
• Kegelbohrung der Spannfutterspindel CNC: Morse 5
• Drehung des Spannfutters (Horizontalebene): 360°
• Spindelmotorleistung: 2.2 kW (MHK6025-4 & MHK6025-3), 1.1 kW (MHK6025-2)
• Maschinengewicht: 2800 kg (MHK6025-4 & MHK6025-3), 1150 kg (MHK6025-2)
• Maschinenabmessungen (L×B×H): MHK6025-4/3 = 2260×1600×2830 mm; MHK6025-2 = 1850×1500×1900 mm
