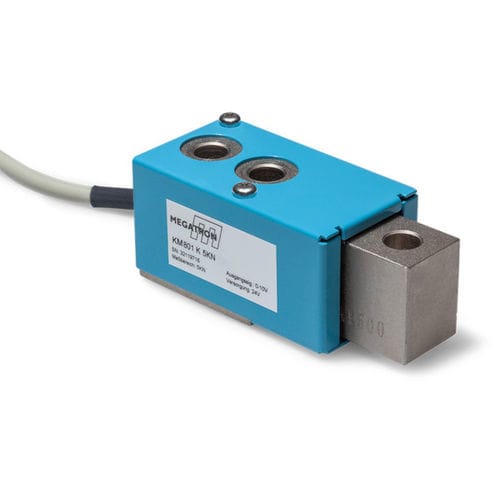

Scherstab-Wägezelle KM801

DoppelbalkenDehnungsmessstreifenzur Kalibrierung

Robuster Kraftsensor mit Stahl-Messkörper für 2 kN und 5 kN DMS-Prinzip mit Vollbrücke Krafteinleitung über M8-Gewinde Stahlmesskörper, vernickelt Sehr kompakte Bauform mit einfacher Montage Schutzart IP40 Präzise Messung von höheren Zug- und Druckkräften Die Serie KM801 ist ein Biegebalken, mit dem sich Kräfte von 2 kN und 5 kN messen lassen. Der vernickelte Stahlmesskörper arbeitet nach dem Doppelbiegebalkenprinzip und ist mit einer Wheatstone-DMS-Vollbrücke ausgestattet. Diese bewährte Technologie gewährleistet präzise und reproduzierbare Ergebnisse. Ein besonderes Merkmal dieser Bauform ist die Trennung von Befestigung und Krafteinleitung. Während der Sensor mit zwei Schrauben an einer stabilen Konstruktion befestigt wird, erfolgt die Krafteinleitung über ein M8-Gewinde. Dadurch werden Montagekräfte von der Messung entkoppelt, was die Präzision erhöht. Gleichzeitig ermöglicht die kompakte Bauweise eine einfache Integration in unterschiedliche Anwendungen. Der robuste Stahlmesskörper macht den KM801 besonders geeignet für industrielle Einsatzbereiche, in denen hohe Kräfte zuverlässig erfasst werden müssen. Typische Anwendungsbereiche sind Füge- und Montageprozesse, Prüfstände sowie die Überwachung mechanischer Bewegungen in Maschinen und Geräten. Optionen Nennkraft: 2 kN oder 5 kN Zubehör: Messkraftverstärker IMA2 DMS für analoge Ausgangssignale (z. B. 0–10 V, 4–20 mA) Bei Serienbedarf sind zusätzlich kundenspezifische Anpassungen möglich, z. B. konfektionierte Kabel und Steckverbinder, geänderte Bohrungsdurchmesser für Befestigung oder Krafteinleitung sowie eine 6-Leiter-Version.
