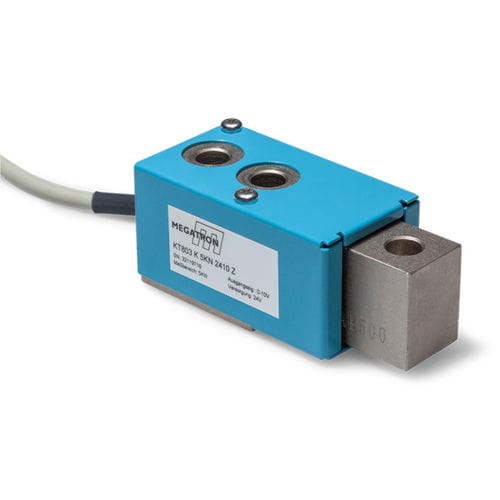

Scherstab-Wägezelle KT803

DoppelbalkenDehnungsmessstreifenanalog

Kraftsensor mit integriertem Digitalverstärker und Stahl-Messkörper für 2 kN und 5 kN DMS-Prinzip Ausgangssignal 0–10 V oder 4–20 mA Krafteinleitung über M8-Gewinde Stahlmesskörper, vernickelt Kompakte Bauform trotz hoher Nennkräfte Schutzart IP40 Kraftsensor für hohe Kräfte in kompakter Bauform Die Serie KT803 ist für Nennkräfte von 2 kN und 5 kN ausgelegt. Der vernickelte Stahlmesskörper arbeitet nach dem Biegebalkenprinzip und nutzt eine Wheatstone-DMS-Vollbrücke, um Zug- und Druckkräfte präzise zu erfassen. Während der Sensor mit zwei Schrauben auf einer stabilen Konstruktion befestigt wird, erfolgt die Kraftaufnahme über ein M8-Gewinde. Dadurch werden Montagekräfte nicht in die Messung eingeleitet und eine saubere Krafteinleitung ist gewährleistet. Die integrierte digitale Verstärkerelektronik stellt direkt nutzbare Ausgangssignale (0–10 V oder 4–20 mA) bereit. Dank seiner robusten Stahlkonstruktion eignet sich der KT803 für industrielle Anwendungen, in denen hohe Kräfte zuverlässig erfasst werden müssen. Typische Einsatzgebiete sind Füge- und Montageprozesse, Prüfstände oder die Überwachung mechanischer Bewegungen in Maschinen. Optionen Nennkraft: 2 kN oder 5 kN Ausgangssignale: 0–10 V oder 4–20 mA. Kraftrichtung: Zug oder Druck Bei Serienbedarf sind zusätzlich kundenspezifische Anpassungen möglich, beispielsweise geänderte Bohrungsdurchmesser für die Befestigung und Krafteinleitung oder konfektionierte Kabel und Steckverbinder.
