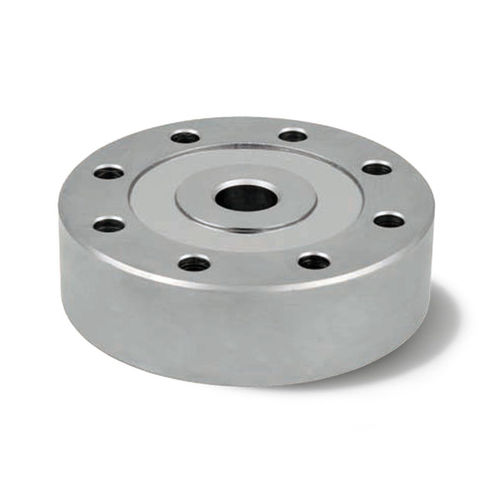

Druckkraft-Wägezelle KMC180

Pancake-TypDehnungsmessstreifenanalog

Kompakte Bauhöhe und große Auflagefläche für Druckkraft bis 300 kN Die Kraftaufnehmer der Serie KMC180 sind Kraftmessdosen, die auch als „Pancakes” oder „Compression Disks” bekannt sind. Sie sind für Druckkräfte bis 300 kN ausgelegt und verfügen über eine große Auflagefläche, welche eine gleichmäßige Verteilung der Kräfte gewährleistet. Mit einer Bauhöhe von 53 mm bleibt die KMC180 trotz der hohen Nennkraft vergleichsweise kompakt und bietet damit Vorteile gegenüber marktüblichen Lösungen, die in dieser Kraftklasse deutlich höher bauen. Die Krafteinleitung erfolgt über eine zentrale Durchgangsbohrung und ist für Krafteinleitbolzen mit einem Durchmesser von 30 mm geeignet. Der vernickelte Stahl-Messkörper ist korrosionsgeschützt und mit einer Wheatstone-DMS-Vollbrücke ausgestattet. Linearität, Hysterese und Wiederholbarkeit liegen jeweils bei ±0,03 % des Endwerts. Jede KMC180 wird standardmäßig mit einem Prüfprotokoll ausgeliefert, das die Genauigkeit der Messergebnisse bestätigt. Dank der Schutzart IP66 ist die KMC180 zuverlässig gegen Staub und Strahlwasser geschützt. Typische Einsatzbereiche sind Pressen, Prüfmaschinen, Fahrzeugwaagen, große Behälterwaagen und andere industrielle Messaufgaben mit hohen Druckkräften. Die KMC180 überzeugt im Vergleich zu marktüblichen Pancake-Messdosen durch die Kombination aus robuster Ausführung, großer Auflagefläche, hoher Präzision und flacher Bauweise. Bei Serienbedarf sind zusätzlich kundenspezifische Anpassungen möglich, beispielsweise modifizierte Bohrungsdurchmesser für die Befestigung oder Krafteinleitung, zusätzliche Senkungen für die Befestigungsbohrungen, konfektionierte Kabel oder verschiedene Steckervarianten.
