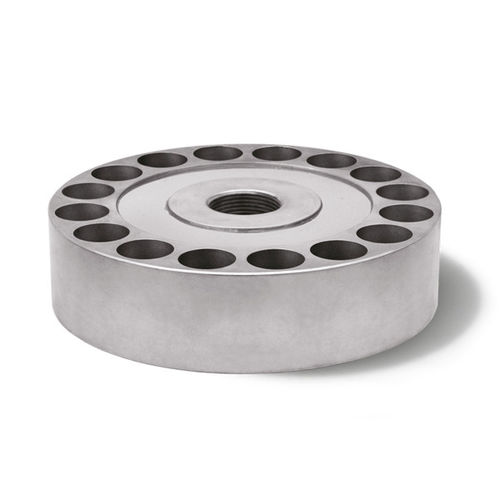

Druckkraft-Wägezelle KMC230

Pancake-TypDehnungsmessstreifenanalog

Robuste Kraftmessdose für hohe Kräfte bis 500 kN Die Serie KMC230 ist eine Kraftmessdose, die auch als Pancake oder Compression Disk bekannt ist, und eignet sich für Druckkräfte bis 500 kN. Ihre robuste Bauweise und die definierte Krafteinleitung über ein M40-Gewinde gewährleisten eine stabile und präzise Kraftübertragung. Trotz ihrer hohen Nennkräfte verfügt die KMC230 mit nur 60 mm über eine vergleichsweise geringe Bauhöhe. Dadurch lässt sie sich leicht in Maschinen und Anlagen integrieren. Ihr korrosionsgeschützter Messkörper aus vernickeltem Stahl ist mit einer Wheatstone-DMS-Vollbrücke ausgestattet. Die Linearität beträgt maximal 0,05 %, die Hysterese maximal 0,03 % und die Wiederholbarkeit maximal 0,03 % des Endwerts. Standardmäßig wird jede KMC230 mit einem Prüfprotokoll ausgeliefert, das die Genauigkeit der Messergebnisse bestätigt. Ein 6 m langes Kabel mit Schirmung gewährleistet eine sichere Signalübertragung, auch über größere Entfernungen. Dank der Schutzart IP66 ist die KMC230 zuverlässig gegen Staub und Strahlwasser geschützt. Typische Anwendungsbereiche sind Pressen, Prüfmaschinen, Fahrzeugwaagen, große Behälterwaagen und weitere industrielle Einsatzgebiete, in denen hohe Druckkräfte auftreten. Im Vergleich zu marktüblichen Pancake-Messdosen überzeugt die KMC230 durch ihre Kombination aus hoher Nennkraft, robuster Ausführung, flacher Bauhöhe und zuverlässiger Schutzart. Bei Serienbedarf sind zusätzlich kundenspezifische Anpassungen möglich, z. B. modifizierte Befestigungsmaße, konfektionierte Kabel oder Steckervarianten.
